K31-6-M-P05M-1-4-D-S 2130X000X00

K31-6-M-P05M-1-4-D-S 2130X000X00

GEFRAN
Code fabriquant : F035953
Code AUDIN : A0493268
Disponible sous 20 jours

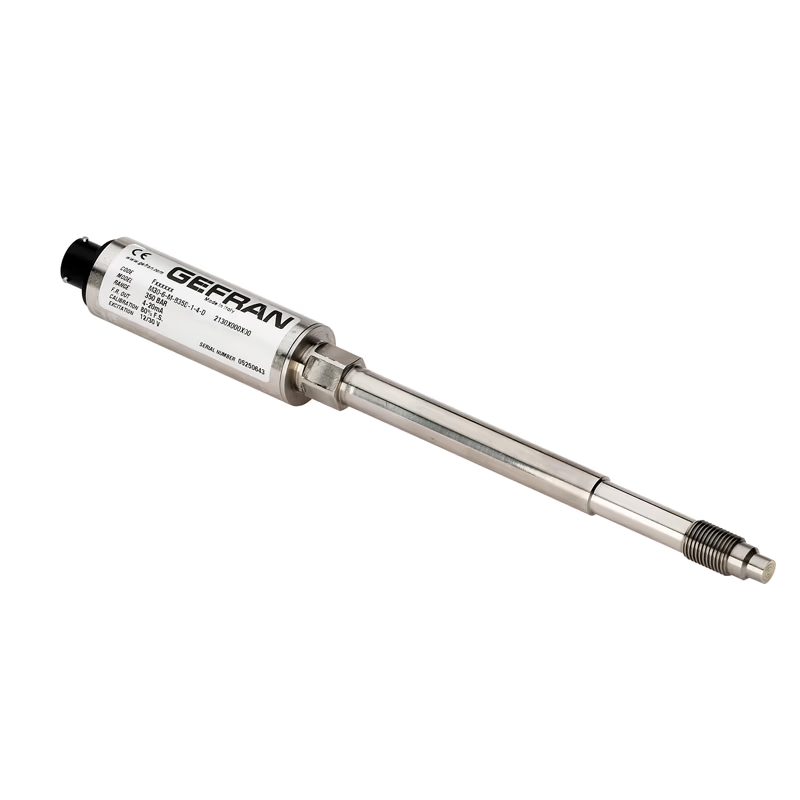

Capteur de pression Melt 0 .. 5000 psi, 3.33 mV/V, 6P, 1/2-20UNF
0g
-+
Ajouter au Panier

Documentation technique
Transmetteur de pression de melt avec remplissage à NaK
• Principe de mesure: Extensométrique
• Signal de sortie: 3.33 mV/V
• Configuration: Tige rigide + flexible
• Connecteur: 6 pôles 6-pôles VPT07RA10-6PT (PT02A-10-6P
• Classe de précision: 0.5% FSO
• Gamme de mesure: 5000 psi
• Filetage: 1/2 - 20 UNF
• Longueur tige rigide: 153mm
• Longueur tige flexible: 457mm
• Membrane à contact: 15-5 PH (400°C)
• Tension d’alimentation: 6..12Vdc (10Vdc typique)
• Résistance du pont: 350 Ohm
• Signal du zéro: ±5%
• Plage de température compensée: 0...+100°C
• Plage de température maxi: -30...+120°C
• Indice de protection (avec connecteur femelle 6 pôles): IP65
• Série: K3
______________________________________

Généralités sur la série K3 de Gefran :

Transmetteurs de pression de melt avec remplissage NaK (Sortie mV/V)- K3

Les capteurs de Melt Gefran de la série K3 sont des transmetteurs de pression conçus pour être utilisés en présence de températures élevées.
Leur caractéristique principale réside dans la capacité à lire la pression du milieu jusqu’à une température de 538°C (1000°F).
Le principe de construction se fonde sur la transmission hydraulique de la pression; le transfert de la contrainte mécanique s’effectue par l’intermédiaire d’un liquide de transmission incompressible (NaK) (Sodium Potassium).
La technologie extensométrique permet de convertir lagrandeur physique de pression en signal électrique.

• Gammes de pression de : 0-35 à 0-1000 bar / 0-500 à 0-15000 psi
• Précision : <±0.25% P.E. (H); <±0.5% P.E. (M)
• Système à transmission hydraulique garantissant la stabilité en température (NaK).
Liquide conforme à la Directive RoHS.
Le NaK est considéré comme une substance sûre (GRAS)
• Quantité de (NaK) contenue par modèle : série K30 (30mm³) [0.00183 in³], série K31-K32-K33 (40mm³) [0.00244 in³]
• Filetage standard 1/2-20UNF, M18x1.5; autres versions disponibles sur demand
• Membrane en Inconel 718 avec revêtement GTP+ pour des températures jusqu’à 538°C (1000°F)
• Membrane en 15-5 PH avec revêtement GTP+ pour des températures jusqu’à 400°C (750°F)
• Membrane en HastelloyC276 pour des températures jusqu’à 300°C (570°F)
• 17-7 PH membrane corruguée avec revêtement GTP+ pour pression inférieure à 100 bar-1 500psi jusqu’à 400°C (750°F)
• Material Tige: 17-4 PH
