1101-R0-1R-0-1

Name: 1101-R0-1R-0-1
Brand: GEFRAN
SKU: A0111477
Availability: PreOrder

GEFRAN

Code fabriquant : F000025

Code AUDIN : A0111477

Disponible sous 20 jours

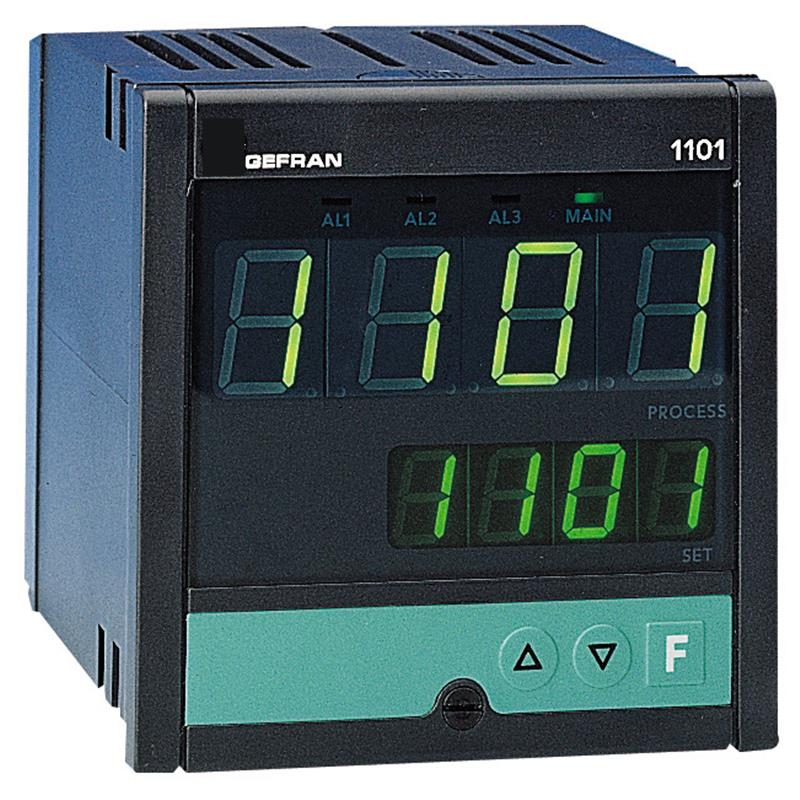

Régulateur 96x96 S: 1 Relais 1 Loqique 1 Alarme 100-240Vac/dc

Ajouter au Panier

Documentation technique

Régulateur 96x96 S: 1 Relais 1 Loqique 1 Alarme 100-240Vac/dc
______________________________________

Généralités sur les séries 1000 / 1001 / 1101 de Gefran :

Régulateurs configurables 1000 / 1001 / 1101

Régulateurs à microprocesseur de format 48 x 96 (1/8 DIN) pour le modèle 1000 et 1001, et 96 x 96 (1/4 DIN) pour le modèle 1101, réalisés en technologie CMS.
Il est constitué d’un clavier à 3 touches, d’un double afficheur 3 digits (1000) ou 4 digits (1001 et 1101), de 3 LEDs de
couleur rouge pour la signalisation des alarmes et d’une LED verte pour la sortie principale.
L’entrée mesure principale est universelle et offre la possibilité de raccorder différents types de capteurs:
• Therrnocouples type J, K, N, S, R, T
• Résistance thermométrique Pt100 (3 fils)
• Entrées Iinéaires: 0-50mV, 10-50mV configurable par clavier 2-10V, 0-10V, 0-20mA, 4-20mA avec shunt externe.
Une entrée analogique auxiliaire permet le raccordement d’un transformateur d’intensité.
L’appareil est équipé de deux sorties régulation simultannées relais (5A, 250Vac avec cosj = 1) et logique (24Vdc,
20mA) et jusqu’à trois relais d’alarme.
En variante, il est possible d’avoir une sortie régulation analogique (0-20mA, 4- 20mA ou 0-10V, 2-10V).
Un port de communication est proposé en option: boucle de courant ou RS485, protocole GEFRAN (Cencal), vitesse
maximum 9600 bauds en RS485. La programmation de l’appareil est simplifiée par le regroupement des paramètres en blocs de fonctions.

• Entrée pour thermocouple et résistance thermometrique entièrement configurable par le clavier
• Offset réglable sur le signal d’entrée
• Sortie régulation relais, logique ou analogique
• De 1 à 3 alarmes configurables
• Entrée auxiliaire pour T.I.
• Alarme pour rupture de la boucle ou court-circuit de la sonde
• Sortie alarme avec modulation PD réglable pour refroidissement
• Autoréglage, fonction auto-adaptative, Soft-start, fonction auto/manu sans à coup
• Liaison série: 4 fils, opto-isolation

Applications principales :
• Lignes d’extrusion et presses à injecter les matières plastiques
• Installation de polymérisation et de production de fibres synthétiques
• Chambres climatiques et bancs de tests
• Industries chimique et pharmaceutique
• Industrie agro-alimentaire
• Machines d’emballage
• Machines à bois
• Machines pour polyuréthane
• Centrale de réfrigération
• Fours et étuves industriels
• Presses à caoutchouc
