11730158

11730158

BAUMER
Code fabriquant : 11730158
Code AUDIN : A0567215
Disponible sous 5 jours

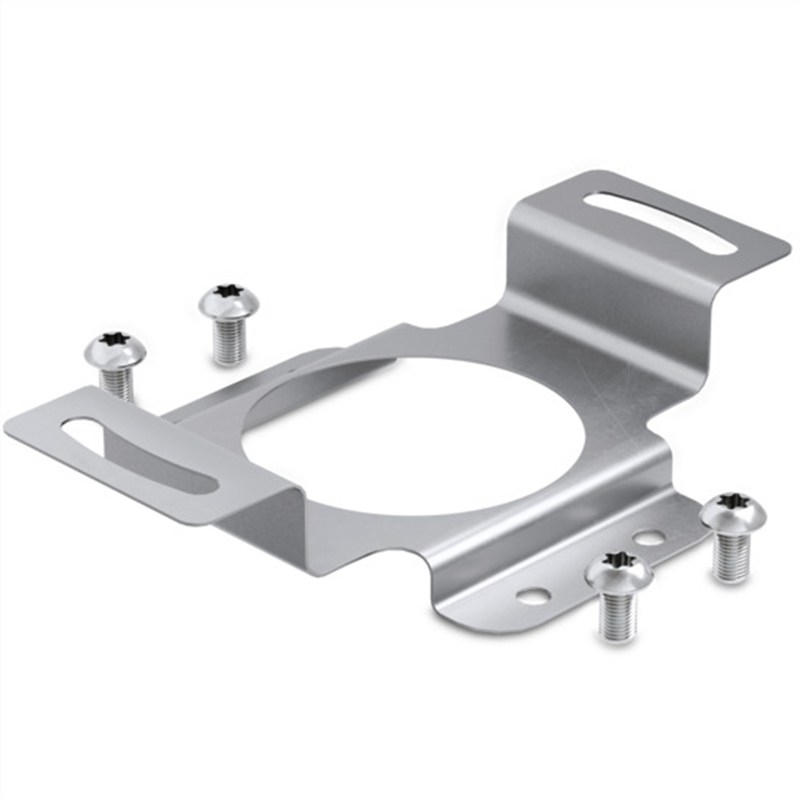

Stator anti-rotation


Stator anti-rotation, 2-bras - EN5xx / ø73 mm / M3
0g
-+
Ajouter au Panier

Documentation technique
Stator anti-rotation, 2-bras - EN5xx / ø73 mm / M3
• Admissible déviation de l'arbre:
- Dynamique: ±0,1 mm (radiale)
- Statique: ±0,3 mm (radiale / axiale)


Avantages


• Stator anti-rotation en inox
• Possibilité de montage ultérieur grâce aux dimensions standard
• Fixation cercle de trous ø73 mm
• Les vis (4xM3, autobloquant avec tache TufLok®) pour le montage de l'accouplement sur la bride du codeur sont jointes
• Vis de fixation côté application non inclus dans la livraison

Description


L'accouplement statorique en acier inoxydable est pour l’installation des codeurs avec axe creux non-traversant out traversant.
L'accouplement compense les tolérances vers l’axe dans l'application pendant les limites de déflexion autorisées.

Remarques sur le montage


L'accouplement statorique est monté au codeur à l'aide des vis inclues.
Positionner le codeur sur l'axe d'entraînement et sécurisez-le par bague de serrage.
Veillez à ce que le codeur soit précisément centré. Le moins le décalage, le moins le stress imposé aux roulements du codeur.
Pour plus de détails sur le couple de serrage, voir les instructions d’installation du codeur.
Les vis inclues sont intentées pour monter l'accouplement statorique au codeur. Les vis, les rondelles et le couple de serrage pour monter
l'accouplement statorique dans l'application doivent être définis individuellement par l'utilisateur.

Compris dans l'envoi


Ressorts anti-rotation, 4x vis M3 x 6 - 8.8 (TX10) autobloquant avec tache TufLok®

Approprié pour


EN580E, EN580C
