4A-96-4-00-1-000

Name: 4A-96-4-00-1-000
Brand: GEFRAN
SKU: A0111790
Availability: PreOrder

GEFRAN

Code fabriquant : F000181

Code AUDIN : A0111790

Disponible sous 20 jours

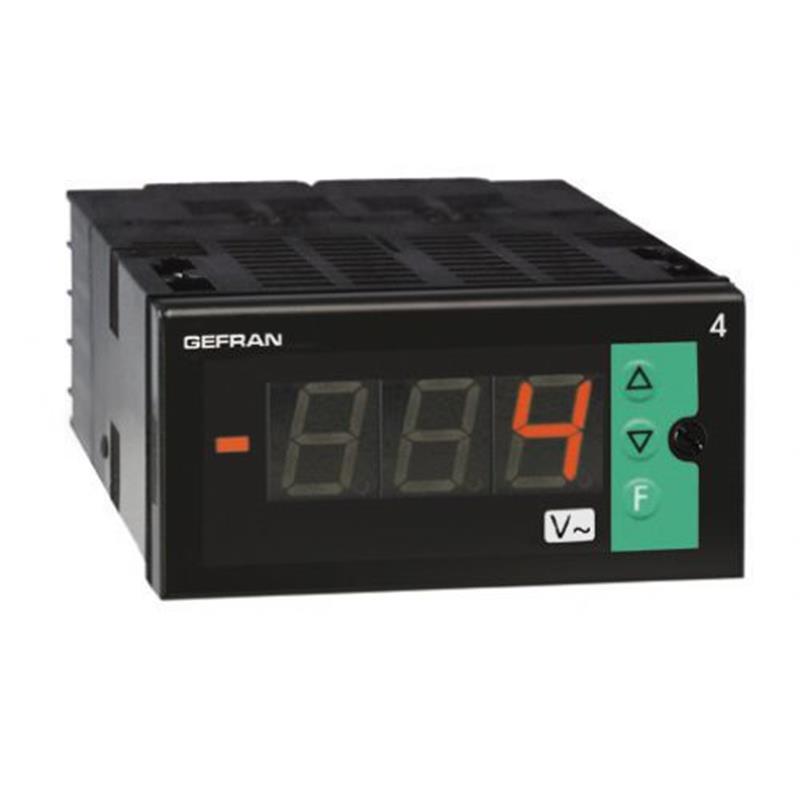

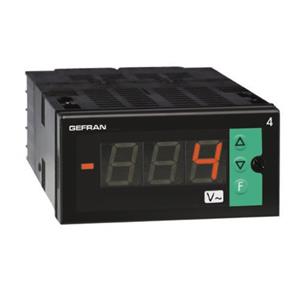

Ampèremètre/Voltmètre AC 48x96 4 digits

Indicateur configurables avec entrée pour tension et courant alternatif; Format: 48 x 96 mm (1/16 DIN); Nombre de digits: 4; Entrée tension alternative: 0...2, 0...20, 0...200 et 0...500Vac; Entrée courant alternatif: 0...20, 0...50, 0...200mAac et 0...1, 0...5Aac; Alimentation: 100...240Vac/dc; Indice de protection: IP65; Température de travail: 0...50°C; Série: 4A 96

Ajouter au Panier

Documentation technique

Indicateur configurables avec entrée pour tension et courant alternatif
• Format: 48 x 96 mm (1/16 DIN)
• Nombre de digits: 4
• Entrée tension alternative: 0...2, 0...20, 0...200 et 0...500Vac
• Entrée courant alternatif: 0...20, 0...50, 0...200mAac et 0...1, 0...5Aac
• Alimentation: 100...240Vac/dc
• Indice de protection: IP65
• Température de travail: 0...50°C
• Série: 4A 96
______________________________________

Généralités sur les séries 4A 48 / 4A 96 de Gefran :

Indicateurs configurables avec entrée tension et courant alternatif - 4A 48 / 4A 96

Le modèle 4A est un indicateur de tableau au format 48x48mm (1/16 DIN) ou 96x48mm (1/8 DIN) réalisé en technologie CMS.
L’interface opérateur, protégée par une membrane en Lexan (offrant une protection IP65), est constituée de 3 touches, d’un affichage à 4 chiffres pour le format 48x48 et de 3 ou 4 chiffres pour le format 96x48.
Le circuit d’entrée permet de visualiser la valeur efficace sinusoïdale
correspondant aux signaux suivants:
• Tension alternative: 0...2, 0...20, 0...200 et 0...500Vac
• Courant alternatif: 0...20, 0...50, 0...200mAac et 0...1, 0...5Aac
La sélection se fait au moyen du clavier et par le raccordement aux bornes d’entrées correspondantes.
La programmation de l’appareil est facilitée par le regroupement des paramètres en blocs fonctionnels et par la possibilité de sélectionner un menu de configuration simplifié.
La configuration peut également être réalisée grâce à un kit de programmation composé d’un câble de liaison PC/Indicateur et d’un logiciel dédié fonctionnant sous Windows (WINSTRUM).
Un code de protection software (protégé par mot de passe) permet de restreindre l’accès à la visualisation et/ou la modification des paramètres de configuration.

• Entrée directe en tension ou courant alternatif
• Code de protection réglable
• Possibilité de configuration par PC
• Indication de la grandeur mesurée par étiquette autocollante en face avant (pour les unités physiques les plus courantes)

Applications :
• Lignes d’extrusion
• Tableaux électriques
• Bancs d’essais
• Installations de transformation pour l’industrie agro-alimentaire
