4T-48-4-24-1-000

Name: 4T-48-4-24-1-000
Brand: GEFRAN
SKU: A0111805
Availability: PreOrder

GEFRAN

Code fabriquant : F000168

Code AUDIN : A0111805

Disponible sous 20 jours

Ind. T° E: Univers. 48x48; 4 digits; alim capt 24VDC; 100-240VAC

Ajouter au Panier

Documentation technique

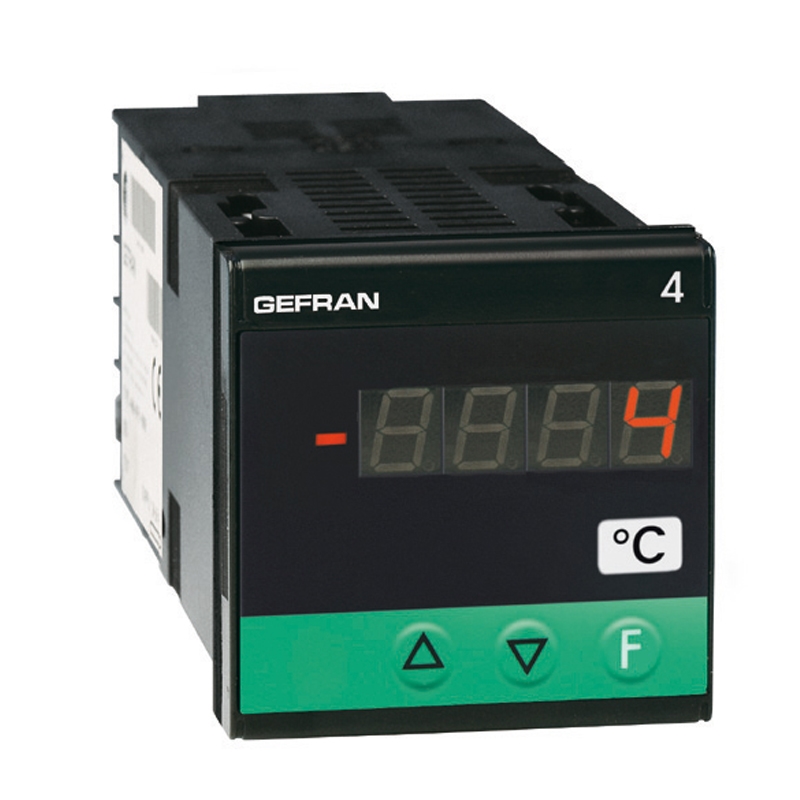

Indicateur configurable avec entrée universelle
• Format: 48 x 48 mm (1/16 DIN)
• Profondeur: 99 mm
• Nombre de digits: 4
• Entrées:
- Thermocouples types J, K, R, S, T, B, E, N, L GOST, U, G, D, C
- Thermorésistances Pt100 ou JPt100, 2 ou 3 fils
- Thermistances PTC et NTC
- Signaux linéaires 0...60/12...60mV, 0...20/4...20mA, 0...10/2...10/0...5/1...5/0...1/0,2...1V
• Alimentation transmetteur: 24Vdc, 50mA
• Alimentation: 100...240Vac
• Raccordement: Bornes à vis
• Protection en face avant: IP65
• Température de fonctionnement: 0...50°C
• Série: 4T 48
______________________________________

Généralités sur la série 4T 48 de Gefran :

Indicateurs à seuils configurables avec entrée universelle - 4T 48

Le modèle 4T est un indicateur de tableau au format 48x48mm (1/16 DIN) réalisé en technologie CMS.
L’interface opérateur, protégée par une membrane en Lexan (offrant une protection IP65), est constituée de 3 touches, d’un affichage à 4 chiffres.
Le circuit d’entrée permet le raccordement d’une large gamme de capteurs:
• Thermocouples types J, K, R, S, T, B, E, N, L GOST, U, G, D, C
• Thermorésistances Pt100 ou JPt100, 2 ou 3 fils
• Thermistances PTC et NTC
• Signaux linéaires 0...60/12...60mV, 0...20/4...20mA, 0...10/2...10/0...5/1...5/0...1/0,2...1V
La sélection se fait au moyen du clavier et par le raccordement aux bornes d’entrées correspondantes.
La programmation de l’appareil est facilitée par le regroupement des paramètres en blocs fonctionnels et par la possibilité de sélectionner un menu de configuration simplifié.
La configuration peut également être réalisée grâce à un kit de programmation composé d’un câble de liaison PC/Indicateur et d’un logiciel dédié fonctionnant sous Windows (WINSTRUM).
Un code de protection software (protégé par mot de passe) permet de restreindre l’accès à la visualisation et/ou la modification des paramètres de configuration.

• Entrée universelle configurable au moyen du clavier
• Code de protection réglable
• Possibilité de configuration par PC
• Alimentation pour capteur/transmetteur
• Possibilité de linéarisation de thermocouple personnalisée
• Linéarisation interne pour affichage en unités industrielles
• Indication de la grandeur mesurée par étiquette autocollante en face avant (pour les unités physiques les plus courantes)

Applications:
• Lignes d’extrusion
• Presses pour le caoutchouc
• Bancs d’essais
• Installations de transformation pour l’industrie agro-alimentaire
• Thermomètre
• Hygromètre
