590P-73416060-P00-U4V0

590P-73416060-P00-U4V0

PARKER
Code fabriquant : 5123028
Code AUDIN : A0553685
Disponible sous 130 jours

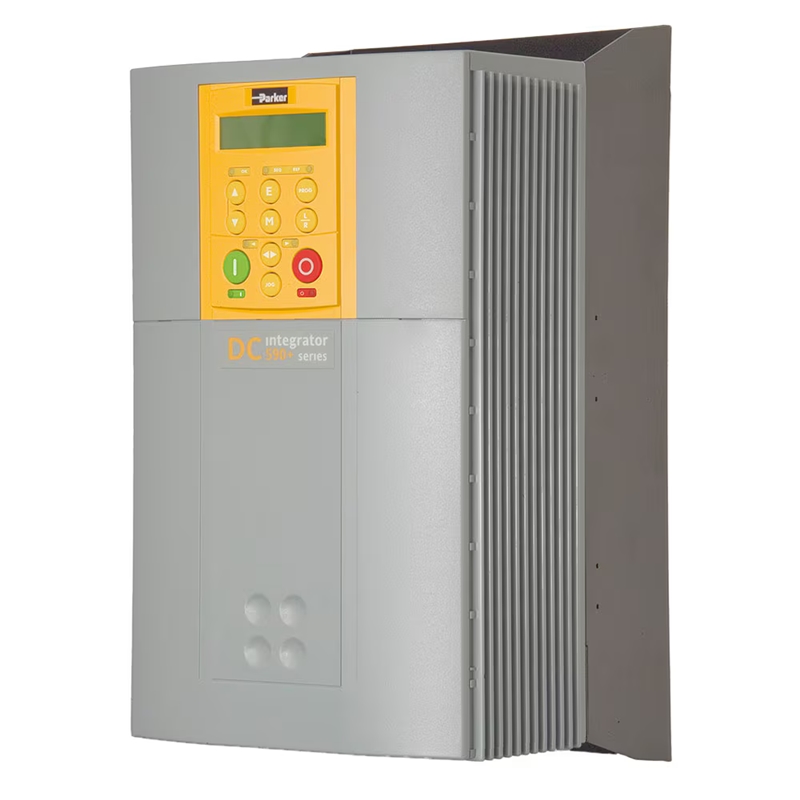

Variateur de vitesse DC 590+ 4Q - 3*500-690VAC - 1600A - Taille 6 - alim aux. 1*115/230VAC


Variateur de vitesse DC; Modes de commande: 4 Quadrants / Regenerative; Tension d'entrée: 3*500-690VAC; Courant de sortie nominal: 1600A; Dimension du châssis: 6; Option spécifique: Aucune; Tension d'entrée de l'alimentation auxiliaire: 1*115/230VAC; Montage: Montage sur panneau; Fréquence d'entrée: 50/60Hz; Option clavier: Clavier 6901; Dispositif de retour: Tension d'induit, Génératrice tachymétrique, Codeur, Tachymètre, Encodeur; Option communication: Aucune; Série: DC590+
155000g
-+
Ajouter au Panier

Documentation technique
Variateur de vitesse DC
• Modes de commande: 4 Quadrants / Regenerative
• Tension d'entrée: 3*500-690VAC
• Courant de sortie nominal: 1600A
• Dimension du châssis: 6
• Option spécifique: Aucune
• Tension d'entrée de l'alimentation auxiliaire: 1*115/230VAC
• Montage: Montage sur panneau
• Fréquence d'entrée: 50/60Hz
• Option clavier: Clavier 6901
• Dispositif de retour: Tension d'induit, Génératrice tachymétrique, Codeur, Tachymètre, Encodeur
• Option communication: Aucune
• Série: DC590+
______________________________________

Le variateur de vitesse DC590+ 2 ou 4-quadrants disponible jusqu'à 2700A, est programmable par blocs fonctions et dispose d' E/S configurables, permettant de répondre aux exigences des applications les plus complexes de commande de moteurs DC

Spécifications Techniques:
Alimentation:
Modèles Triphasés
110-220VAC ± 10 %, 50-60 Hz ± 5%
220-500VAC ± 10 %, 50-60 Hz ± 5%
500-690VAC ± 10 %, 50-60 Hz ± 5%

Courant Induit:
15 - 2700A (version DRV: 15 - 165A)

Surcharge:
15 - 270A drives : 150% pendant 30 secondes / 200% pendant 10 secondes
>270A : plusieurs choix de surcharge sont disponibles

Environnement:
15 - 165A : 0-45°C / 32-113°F
180 - 270A : 0-35°C / 32-95°F
380 - 2700A : 0-40°C / 32-104°F
Jusqu'à 500 m (déclassement 1%/200m 5000m max)

Protection:
IP00 / IP20 (Taille 1, 15-35A)
UL Open Type

Retour Vitesse:
- Tension d'induit / - Génératrice tachymétrique / - Codeur / - Codeur fibre optique Microtach

Entrées Analogiques:
5 Total : 1x 12 bit (bit plus signe), 4x 10 bit (bit plus signe)
- 1x Consigne vitesse (-10/0/+10V) / 4x Configurables

Sorties Analogiques:
3 Total : 10 bit
- 1x Sortie Courant d'induit (-10/0/+10V or 0-10V) / 2x Configurables

Entrées TOR:
9 Total : 24VDC (max 15mA)
- 1x Arrêt rapide / 1x Arrêt d'urgence roue libre / 1x Défaut externe / 1x Marche/arrêt / 5x Configurables

Sorties TOR:
3 Total : 24VDC / 100mA
- 3x Configurables

Sorties Alimentations :
- 1x- +10VDC / 1x -10VDC / 1x +24VDC

Pont de puissance :
590P Variateur 4 quadrants avec régénération d'énergie sur le réseau
591P Variateur 2 quadrants
Pont mixte interne contrôlé permettant de réguler le courant d'excitation

Protection:
- MOV haute énergie / - Défaut Température radiateur / - Surintensité instantanée
- Défaut Thyristor / - Thermique Ixt / - Détection Vitesse nulle / - Défaut Excitation
- Logique d'arrêt / - Défaut
