700-158-3PN02

Name: 700-158-3PN02
Brand: HELMHOLZ
SKU: A0552693
Availability: PreOrder

HELMHOLZ

Code fabriquant : 700-158-3PN02

Code AUDIN : A0552693

Disponible sous 20 jours

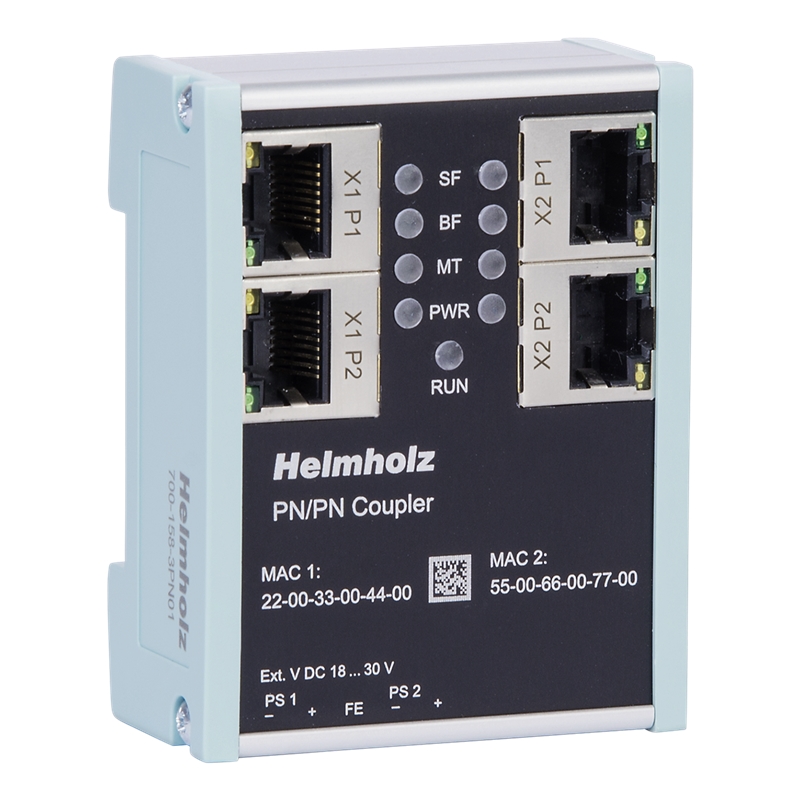

Coupleur PROFINET PN/PN

Coupleur PROFINET PN/PN; Interfaces: 2 x PROFINET (X1/X2); Débit de transfert: jusqu'à 100 Mbit/s full duplex; Taille d'image E/S: max. 1024 octets; Nombre d'emplacements configurables: 16; Redondance du support (client MRP)/adressage automatique/exploration topologique (LLDP, DCP)/alarme de diagnostic/PROFINET conformité classe B; Raccordement: 4 x RJ45 (switchs intégrés); Affichage d'état: 9 LED; Tension d'alimentation: 18...30 V DC; Dimensions (L x H x P): 84 x 76 x 35 mm; Indice de protection: IP 20; Température ambiante: 0 °C ... 60 °C

Ajouter au Panier

Coupleur PROFINET PN/PN
• Interfaces: 2 x PROFINET (X1/X2)
• Débit de transfert: jusqu'à 100 Mbit/s full duplex
• Taille d'image E/S: max. 1024 octets
• Nombre d'emplacements configurables: 16
• Redondance du support (client MRP)/adressage automatique/exploration topologique (LLDP, DCP)/alarme de diagnostic/PROFINET conformité classe B
• Raccordement: 4 x RJ45 (switchs intégrés)
• Affichage d'état: 9 LED
• Tension d'alimentation: 18...30 V DC
• Dimensions (L x H x P): 84 x 76 x 35 mm
• Indice de protection: IP 20
• Température ambiante: 0 °C ... 60 °C
______________________________________

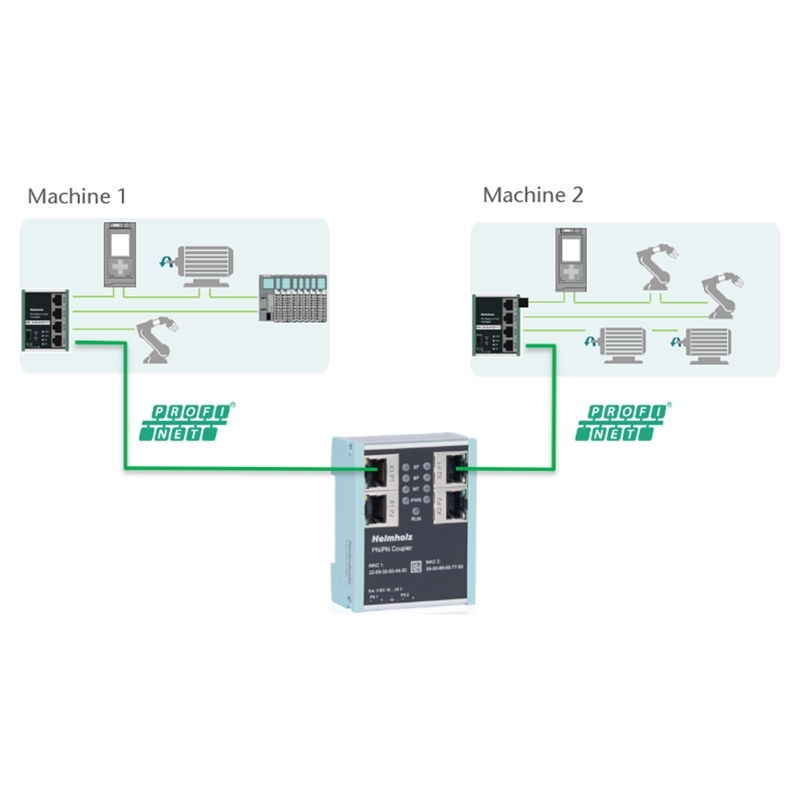

Le coupleur PN/PN permet une connexion simple et rapide de deux réseaux PROFINET distincts. Il permet la transmission de données entre deux contrôleurs PROFINET. Un périphérique d'E/S PROFINET est présent de chaque côté du réseau. Les données d'entrée reçues d'un côté du réseau sont mises à disposition de l'autre côté comme données de sortie. Le transfert des données d'E/S s'effectue en temps réel et aussi rapidement que possible, sans blocs de traitement supplémentaires.
La taille maximale des données d'E/S transmises est de 1024 octets. Jusqu'à 16 emplacements pour modules d'E/S de 1 octet et jusqu'à 128 octets sont disponibles.
La fonction « Transfert d'enregistrements de données » permet l'échange de grandes quantités de données, jusqu'à 4096 octets, entre les machines selon le principe FIFO. Le transfert d'enregistrements de données utilise des blocs de traitement API standard. L'intégration dans l'outil d'ingénierie API est possible via un fichier GSDML.

Avantages :
• Conception très compacte pour montage sur rail DIN
• Échange de données d'E/S jusqu'à 1024 octets
• Transfert de données jusqu'à 4096 octets
• Alimentation redondante
• Séparation galvanique des réseaux
• Configuration via un fichier GSDML uniquement, aucun logiciel supplémentaire requis
• Aucune influence sur le côté opposé en cas de défaillance du bus
• Débit de transmission PROFINET : 100 Mbit/s
• Utilisable dans les applications PROFIsafe
