AHM36A-S3PZ000S20

Name: AHM36A-S3PZ000S20
Brand: SICK
SKU: A0567735
Availability: OutOfStock

SICK

Code fabriquant : 1131635

Code AUDIN : A0567735

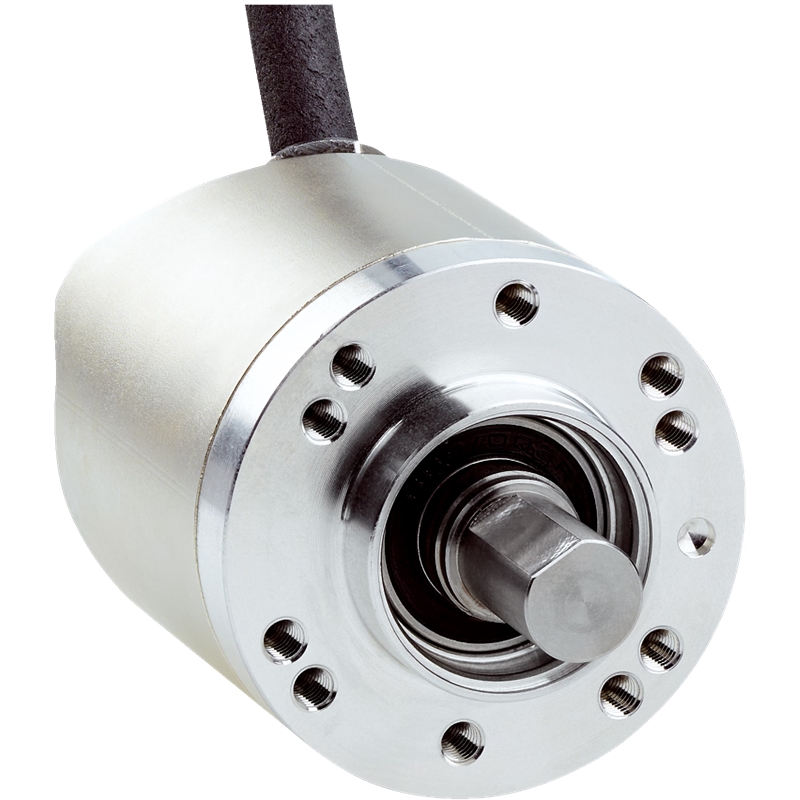

Codeur absolu, Ø36mm, Axe plein 6mm, SSI, Multitours, 12 bit (6.646 x 4.096)

Codeur absolu; Version monotour ou multitours: Multitours; Résolution max.: 12 bit (6.646 x 4.096); Interface mécanique: Arbre plein, bride de serrage; Diamètre de l'axe: 6 mm x 12 mm; Type de bride: AHM36 adapté à bride synchro 60 mm par bride d’adaptateur prémontée BEF-FA-020-050, 2072297; Tension d'alimentation: 4,5 ... 32 V DC; Interface de communication: SSI; Type de code: Gray, binaire; Séquence de code ajustable: CW/CCW (V/R¯) configurable par outil de programmation ou par câble; Raccordement: Câble, 8 fils avec connecteur mâle, M23, universel, 0,1 m, PUR; Interface de programmation: Via l’outil d’ingénierie API, via SOPAS; Matériau, arbre: Acier inoxydable; Matériau, bride: Aluminium; Matériau, boîtier: Zinc; Indice de protection: IP66, IP67 (CEI 60529); Température de fonctionnement: –40 °C ... +100 °C; Produit spécial: - Successeur ATM60-A1A0-K20 : - Bride d’adaptateur prémontée BEF-FA-020-050 (2072297), - Câble, 8 fils avec connecteur mâle, M23, universel, 0,1 m; Pré-configuration : - Max. resolution: 6646 x 4096- sync_on: 0- centered: 0- V/R wire: not activ V/R=DOWN (CCW)- Gray code- Position: 1000, - AHM36 adapté à bride synchro 60 mm; Appareil de référence standard: AHM36A-S3PK014x12, 1066006; Série: AHS/AHM36

Ajouter au Panier

Documentation technique

Codeur absolu
• Version monotour ou multitours: Multitours
• Résolution max.: 12 bit (6.646 x 4.096)
• Interface mécanique: Arbre plein, bride de serrage
• Diamètre de l'axe: 6 mm x 12 mm

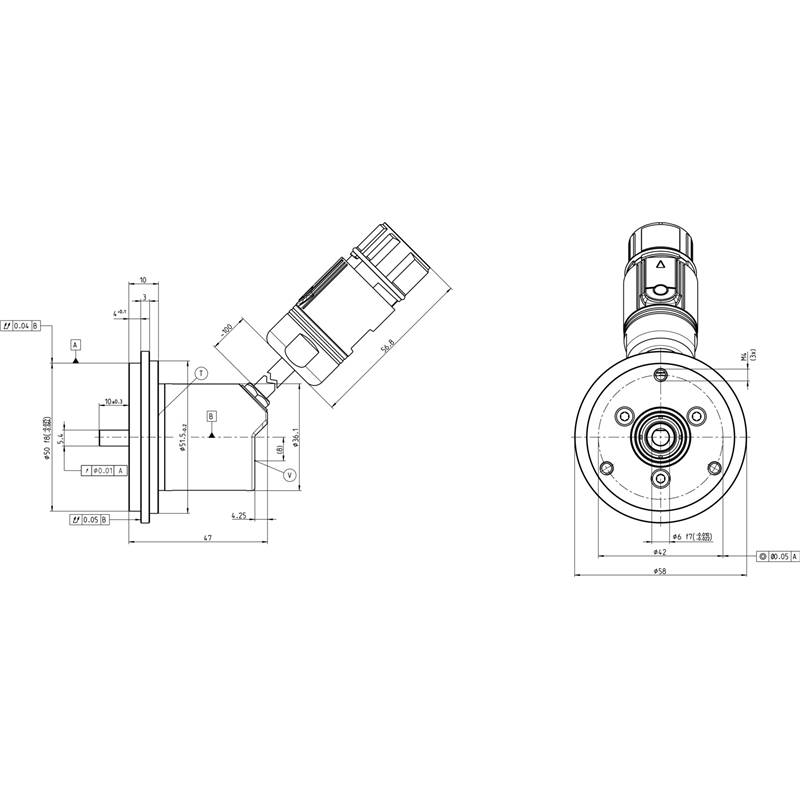

• Type de bride: AHM36 adapté à bride synchro 60 mm par bride d’adaptateur prémontée BEF-FA-020-050, 2072297
• Tension d'alimentation: 4,5 ... 32 V DC
• Interface de communication: SSI
• Type de code: Gray, binaire
• Séquence de code ajustable: CW/CCW (V/R¯) configurable par outil de programmation ou par câble

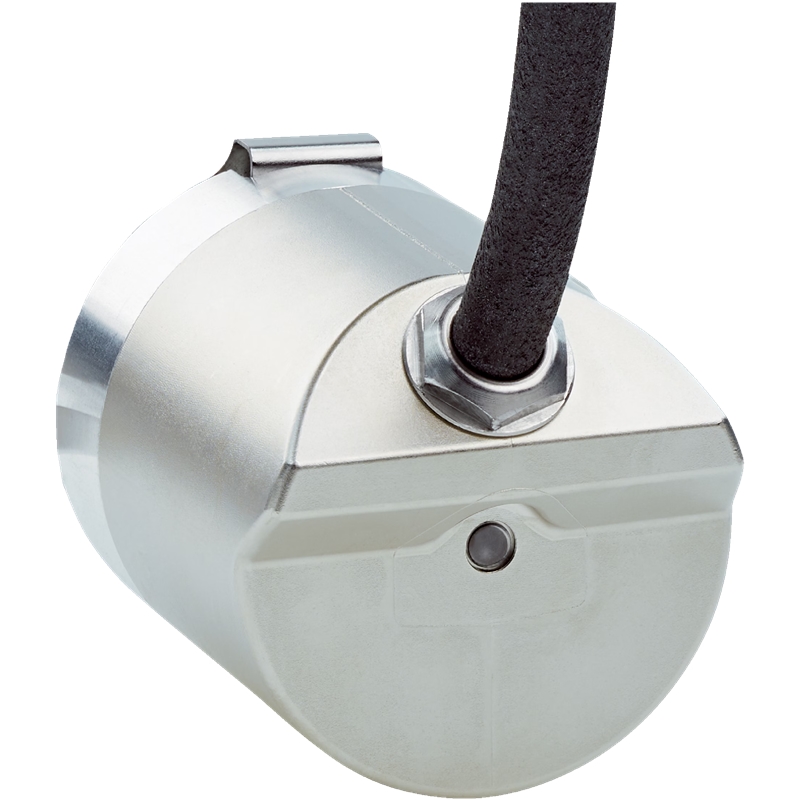

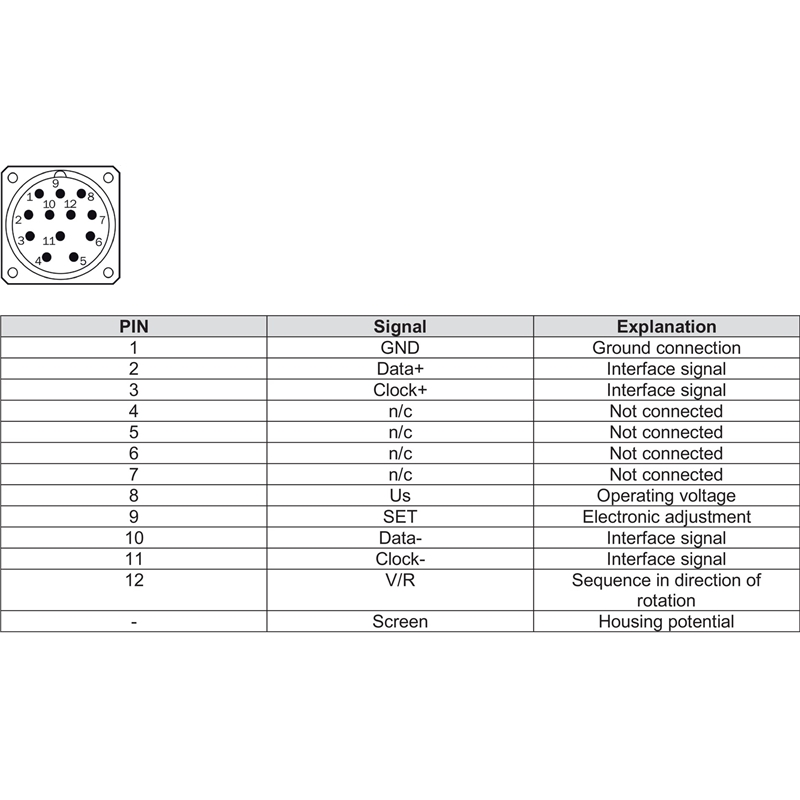

• Raccordement: Câble, 8 fils avec connecteur mâle, M23, universel, 0,1 m, PUR
• Interface de programmation: Via l’outil d’ingénierie API, via SOPAS
• Matériau, arbre: Acier inoxydable
• Matériau, bride: Aluminium
• Matériau, boîtier: Zinc
• Indice de protection: IP66, IP67 (CEI 60529)
• Température de fonctionnement: –40 °C ... +100 °C
• Produit spécial:
- Successeur ATM60-A1A0-K20 :
- Bride d’adaptateur prémontée BEF-FA-020-050 (2072297)
- Câble, 8 fils avec connecteur mâle, M23, universel, 0,1 m
• Pré-configuration :
- Max. resolution: 6646 x 4096- sync_on: 0- centered: 0- V/R wire: not activ V/R=DOWN (CCW)- Gray code- Position: 1000
- AHM36 adapté à bride synchro 60 mm
• Appareil de référence standard: AHM36A-S3PK014x12, 1066006
• Série: AHS/AHM36
______________________________________

Généralités sur la série AHS/AHM36 de Sick :

Codeurs absolus AHS/AHM36

Flexible, intelligent, compact : le codeur pour divers domaines d’application

Les codeurs absolus AHS/AHM36 établissent de nouveaux standards en ce qui concerne l’adaptation mécanique, la communication et la résistance aux influences environnementales. Grâce à leur sortie de connecteur mâle ou de câble rotatif et aux différents gabarits de trous de montage et brides d’adaptation, les codeurs conviennent à presque toutes les applications. Les interfaces IO-Link, CANopen, SAE J1939 et SSI permettent une intégration simple à différents environnements de commande. La configuration des codeurs peut être adaptée individuellement par divers outils. Avec les capteurs entièrement magnétiques, robustes et fiables, une résolution maximale 14 bits (version monotour) et 26 bits (multitours) est atteinte. Grâce au design en acier inoxydable et à l’indice de protection IP69K, les versions Inox conviennent parfaitement à une utilisation dans des conditions ambiantes très difficiles.

• Codeur absolu 36 mm avec 26 bits maximum (version monotour : 14 bits, multitours : 12 bits)
• Bride de serrage, bride synchro, axe creux non traversant
• Connecteur mâle rotatif ou raccordement par câble
• Interfaces IO-Link, CANopen, SAE J1939 et SSI avec paramétrage configurable
• Fonctions de diagnostic
• Design acier inoxydable (versions Inox)
• Indice de protection jusqu’à IP67 ou IP69K
