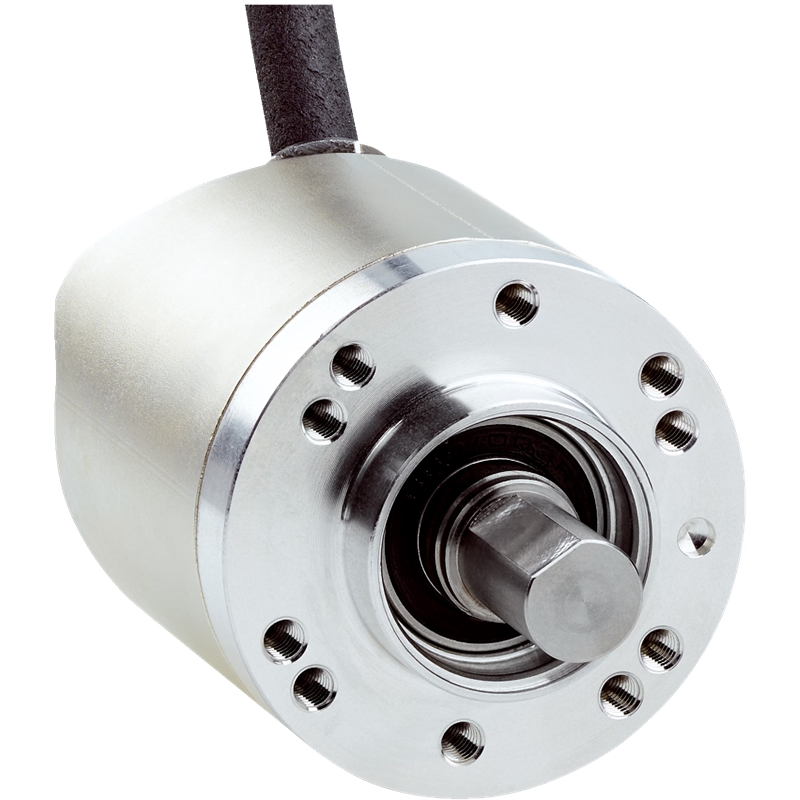

AHM36A-SCPZ000S10

Name: AHM36A-SCPZ000S10
Brand: SICK
SKU: A0492700
Availability: PreOrder

SICK

Code fabriquant : 1129735

Code AUDIN : A0492700

Disponible sous 10 jours

Codeur absolu

Codeur absolu; Version: Multitours; Nombre de pas par tour (résolution max.): 8.192 (13 bit); Nombre de tours: 2.048 (11 bit); Résolution max. (nombre de pas par tour x nombre de tours): 13 bit x 11 bit (8.192 x 2.048); Interface mécanique: Arbre plein bride de serrage 10 mm x 24 mm; Type de bride: AHM36 adapté à bride de serrage 60 mm par bride d’adaptateur prémontée BEF-FA-020-036, 2072298; Tension d'alimentation: 4,5 ... 32 V DC; Interface de communication: SSI, programmable; Raccordement: Câble, 8 fils, avec connecteur mâle, M23, universel, 0,1 m; Interface de programmation: Via l’outil de programmation portatif, via SOPAS; Matériau, arbre: Acier inoxydable; Matériau, bride: Aluminium; Matériau, boîtier: Zinc; Indice de protection: IP66, IP67 (CEI 60529); Température de fonctionnement: –40 °C ... +100 °C; Particularité: Successeur ATM60-A4A0-K06, adaptateur à bride 2072298 prémonté, Câble, 8 fils avec connecteur mâle, M23, universel, 0,1 m, Pré-configuration : - résolution max. : 13 bits x 11 bits (8.192 x 2.048) - réglage bit : 24 - sync_on : 0 - shift_ri_on : 0 - centré : 0 - câble V/R : actif - code gris - position : 0; Série: AHS/AHM36

Ajouter au Panier

Documentation technique

Codeur absolu
• Version: Multitours
• Nombre de pas par tour (résolution max.): 8.192 (13 bit)
• Nombre de tours: 2.048 (11 bit)
• Résolution max. (nombre de pas par tour x nombre de tours): 13 bit x 11 bit (8.192 x 2.048)
• Interface mécanique: Arbre plein bride de serrage 10 mm x 24 mm
• Type de bride: AHM36 adapté à bride de serrage 60 mm par bride d’adaptateur prémontée BEF-FA-020-036, 2072298
• Tension d'alimentation: 4,5 ... 32 V DC
• Interface de communication: SSI, programmable
• Raccordement: Câble, 8 fils, avec connecteur mâle, M23, universel, 0,1 m
• Interface de programmation: Via l’outil de programmation portatif, via SOPAS
• Matériau, arbre: Acier inoxydable
• Matériau, bride: Aluminium
• Matériau, boîtier: Zinc
• Indice de protection: IP66, IP67 (CEI 60529)
• Température de fonctionnement: –40 °C ... +100 °C
• Particularité: Successeur ATM60-A4A0-K06, adaptateur à bride 2072298 prémonté, Câble, 8 fils avec connecteur mâle, M23, universel, 0,1 m, Pré-configuration : - résolution max. : 13 bits x 11 bits (8.192 x 2.048) - réglage bit : 24 - sync_on : 0 - shift_ri_on : 0 - centré : 0 - câble V/R : actif - code gris - position : 0
• Série: AHS/AHM36
______________________________________

Généralités sur la série AHS/AHM36 de Sick :

Codeurs absolus AHS/AHM36
Flexible, intelligent, compact : le codeur pour divers domaines d’application

Les codeurs absolus AHS/AHM36 établissent de nouveaux standards en ce qui concerne l’adaptation mécanique, la communication et la résistance aux influences environnementales. Grâce à leur sortie de connecteur mâle ou de câble rotatif et aux différents gabarits de trous de montage et brides d’adaptation, les codeurs conviennent à presque toutes les applications. Les interfaces IO-Link, CANopen, SAE J1939 et SSI permettent une intégration simple à différents environnements de commande. La configuration des codeurs peut être adaptée individuellement par divers outils. Avec les capteurs entièrement magnétiques, robustes et fiables, une résolution maximale 14 bits (version monotour) et 26 bits (multitours) est atteinte. Grâce au design en acier inoxydable et à l’indice de protection IP69K, les versions Inox conviennent parfaitement à une utilisation dans des conditions ambiantes très difficiles.

• Codeur absolu 36 mm avec 26 bits maximum (version monotour : 14 bits, multitours : 12 bits)
• Bride de serrage, bride synchro, axe creux non traversant
• Connecteur mâle rotatif ou raccordement par câble
• Interfaces IO-Link, CANopen, SAE J1939 et SSI avec paramétrage configurable
• Fonctions de diagnostic
• Design acier inoxydable (versions Inox)
• Indice de protection jusqu’à IP67 ou IP69K
