BOD 63M-LA02-S115 (BOD000U)

Name: BOD 63M-LA02-S115 (BOD000U)
Brand: BALLUFF
SKU: A0104040
Availability: OutOfStock

BALLUFF

Code fabriquant : BOD000U

Code AUDIN : A0104040

Cet article n'est plus commercialisé

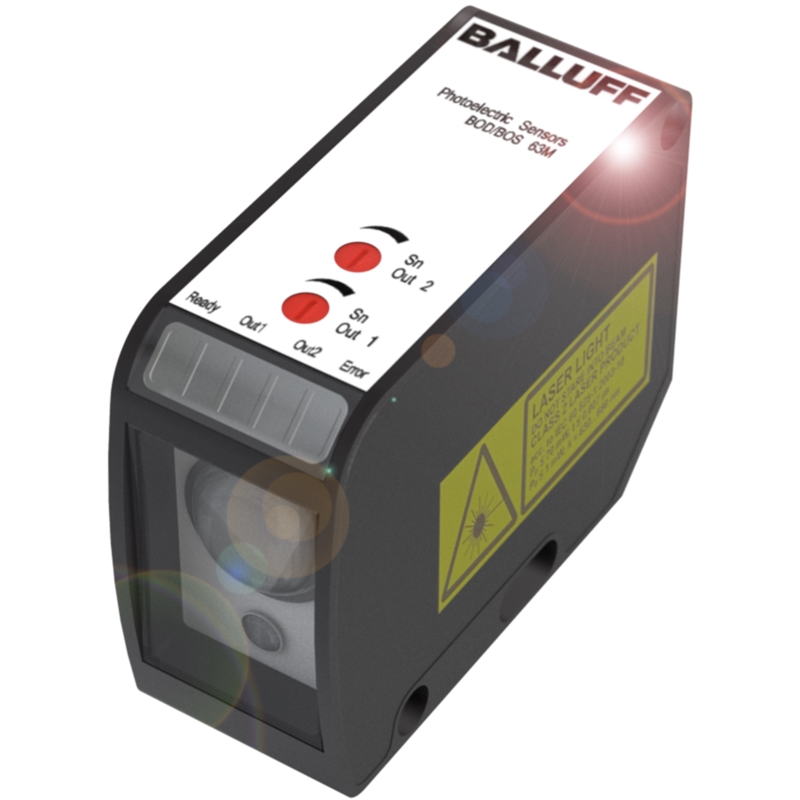

Capteur de mesure de distance

Capteur de mesure de distance; Format: Parallélépipédique; Principe de fonctionnement: Mesure de la propagation de la lumière; Principe de détection Optique collimaté; Portée: 200...2000 mm Précision: ±2 % FS Fidélité de répétition: 0,075 % P.E.; Résolution: max. 1,0 mm; Réglage: Potentiomètre, 4 tours; Sortie analogique: Tension 0…10 V; Caractéristique de sortie: Linéaire croissant; Taille du spot lumineux: Ø 9 mm à 2 m; Source d'émission: Laser classe 2, Lumière rouge; Sortie de commutation: PNP (x2); Type de commutation: Contact à fermeture (NO); Mode de commutation: Commutation claire; Fréquence de commutation: 250 Hz; Sortie d'erreur: PNP, Contact à ouverture (NF); Raccordement: Connecteur mâle M12, 8 pôles, orientable; Tension d'alimentation: 15-30Vdc; Dimensions: 35 x 70 x 90 mm; Matériau du boîtier: Aluminium, moulé sous pression; Classe de protection: IP67; Température ambiante: -10...60 °C; Homologation / conformité: CE, EAC, cULus, WEEE; Série: 63M

Documentation technique

Capteur de mesure de distance
• Format: Parallélépipédique
• Principe de fonctionnement: Mesure de la propagation de la lumière
• Principe de détection Optique collimaté
• Portée: 200...2000 mm
Précision: ±2 % FS
Fidélité de répétition: 0,075 % P.E.
• Résolution: max. 1,0 mm
• Réglage: Potentiomètre, 4 tours
• Sortie analogique: Tension 0…10 V
• Caractéristique de sortie: Linéaire croissant
• Taille du spot lumineux: Ø 9 mm à 2 m
• Source d'émission: Laser classe 2, Lumière rouge
• Sortie de commutation: PNP (x2)
• Type de commutation: Contact à fermeture (NO)
• Mode de commutation: Commutation claire
• Fréquence de commutation: 250 Hz
• Sortie d'erreur: PNP, Contact à ouverture (NF)
• Mode de raccordement: Connecteur mâle M12, 8 pôles, orientable
• Tension d'alimentation: 15-30Vdc

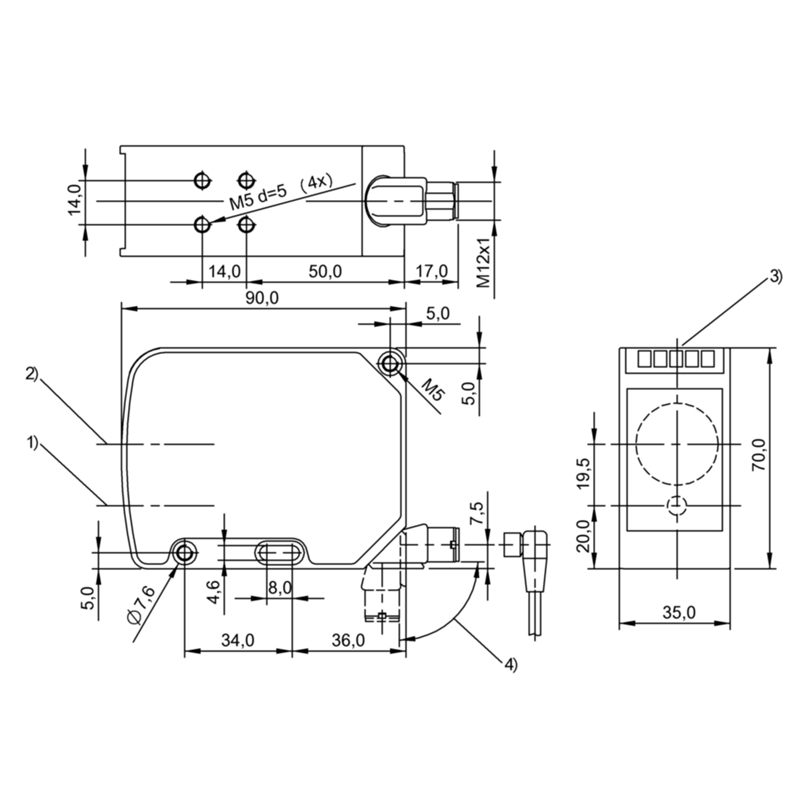

• Dimensions: 35 x 70 x 90 mm
• Matériau du boîtier: Aluminium, moulé sous pression
• Classe de protection: IP67
• Température ambiante: -10...60 °C
• Homologation / conformité: CE, EAC, cULus, WEEE
• Série: 63M
