DBV50E-22CPA2000

Name: DBV50E-22CPA2000
Brand: SICK
SKU: A0288198
Availability: PreOrder

SICK

Code fabriquant : 1088594

Code AUDIN : A0288198

Disponible sous 5 jours

Roue de mesure 200 mm, 7-30Vdc, Incrémental/TTL/RS-422, M12 8P

Ajouter au Panier

Documentation technique

Codeur à roue mesureuse
• Circonférence de la roue: 200 mm
• Surface d’une roue mesureuse: Joint torique NBR70
• Interface de communication: Incrémental / TTL / RS-422
• Tension d'alimentation: 7 V ... 30 V
• Mode de raccordement: Câble, 8 fils, avec connecteur M12, mâle, 8 pôles, universel, 0,5 m
• Résolution max.: 10
• Version bras à ressort: Bras à ressort de 63,5 mm, codeur côté montage, 1 roue mesureuse
• Série: DBV50 Core
______________________________________

Généralités sur la série DBV50 de Sick :

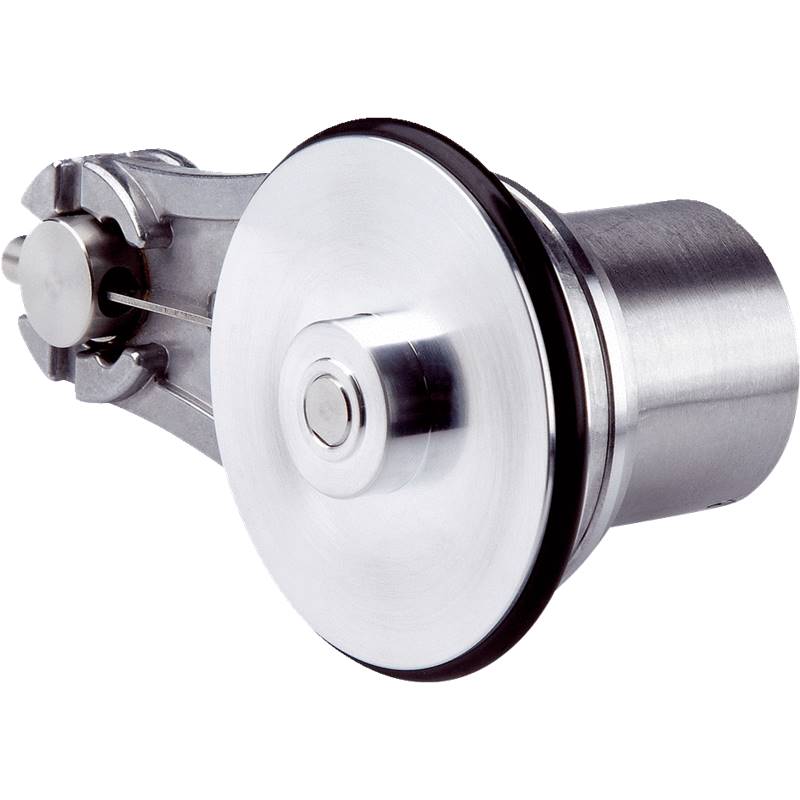

Codeur à roue mesureuse DBV50
Système de roue mesureuse compact d’une très grande flexibilité et facile à monter

Le codeur à roue mesureuse DBV50 est un système à roue mesureuse permettant de mesurer les mouvements linéaires. Il comprend un codeur incrémental DBS50, une roue mesureuse en aluminium d’un diamètre de 200 mm et un bras à ressort. La résolution maximale est de 0,08 mm par impulsion. Le bras à ressort a un débattement maximal de 14 mm, une force maximale de 20 N et offre un réglage aisé de la précontrainte pour un réglage reproductible de la précontrainte élastique. Un système de limitation du débattement protège le ressort de toute surcharge. Le codeur peut être pivoté et monté des deux côtés du bras à ressort permettant ainsi d’adapter la pose du câble à l’application. Le système de roue mesureuse est disponible avec nombreuses interfaces électriques, possibilités de raccordement et résolutions.

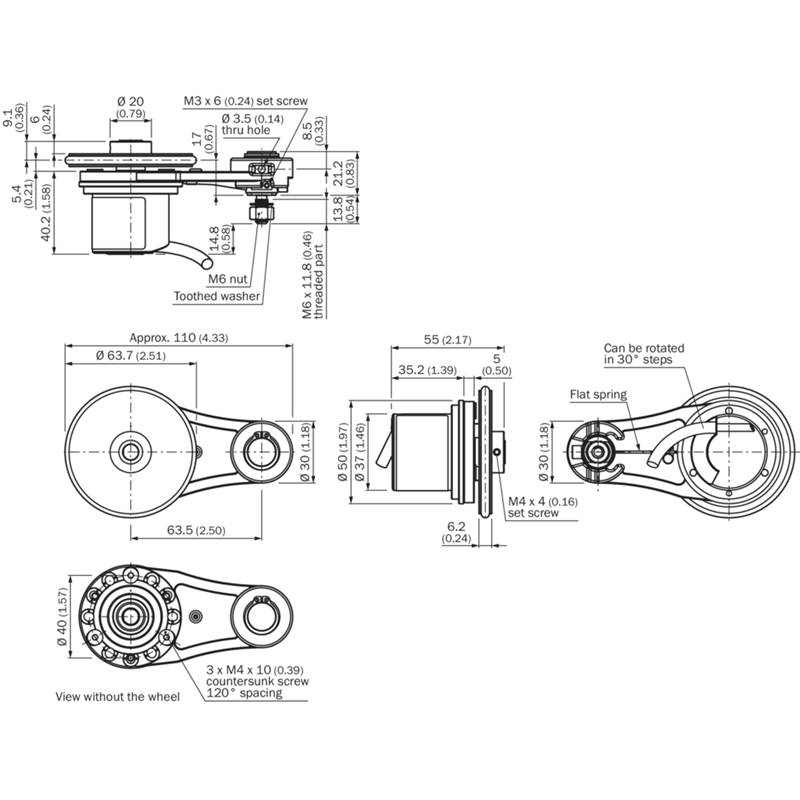

• Entraxe : 63,5 mm
• Circonférence de la roue : 200 mm
• Résolution : 0,08 mm par impulsion, 12,5 impulsions par mm

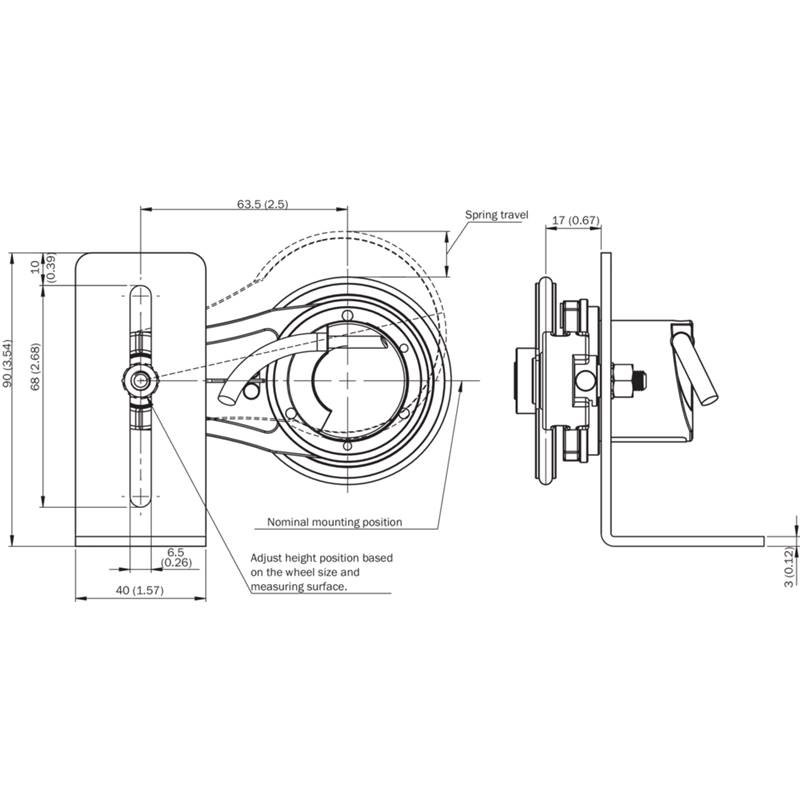

• Débattement max. : 14 mm, limité mécaniquement, force élastique max. : 21 N
• Pivotement du codeur par pas de 30°
• Montage du codeur possible des deux côtés du bras à ressort, positionnement de la roue par le haut et le bas
• Précontrainte élastique réglable
