DFS60B-TJPZ00S07

Name: DFS60B-TJPZ00S07
Brand: SICK
SKU: A0303923
Availability: PreOrder

SICK

Code fabriquant : 1100719

Code AUDIN : A0303923

Disponible sous 10 jours

Pack codeur Ø60 Axe trav. 8,10,12,14,15mm 10000i/t PROG 5-32V TTL/HTL

Ajouter au Panier

Documentation technique

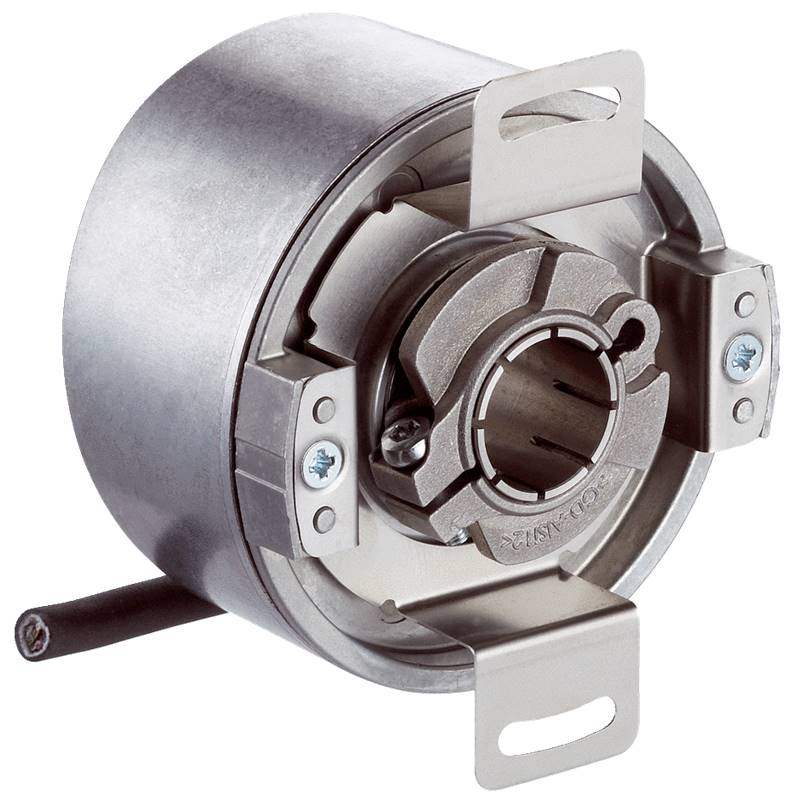

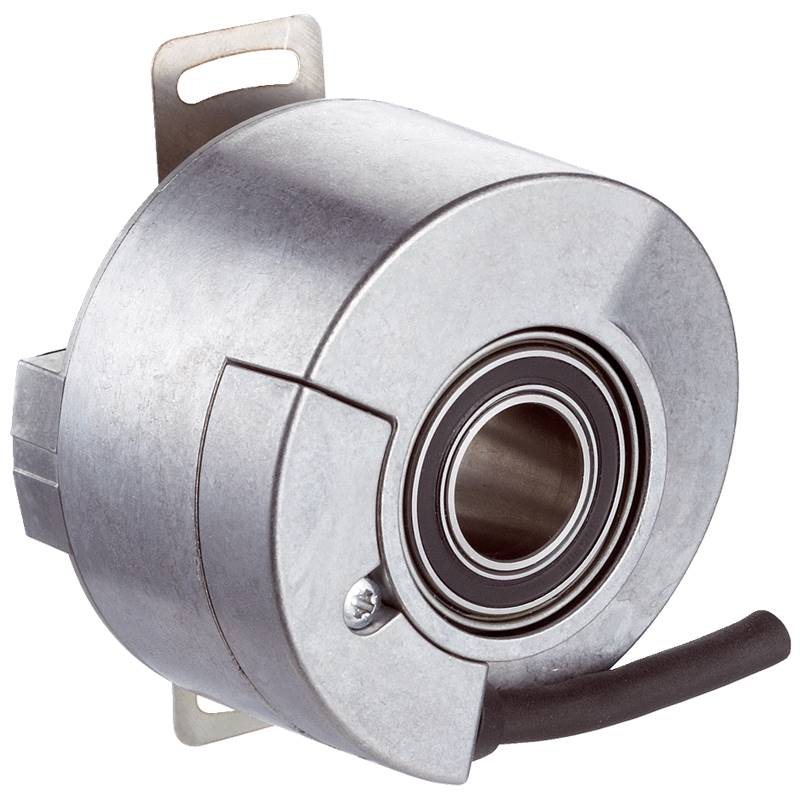

Pack codeur axe creux diam.60mm traversant DFS60B-TJPZ00S07 (1100719)
• Résolution : 1 à 10 000 points
• Interface électrique : 4,5…32V, TTL ou HTL

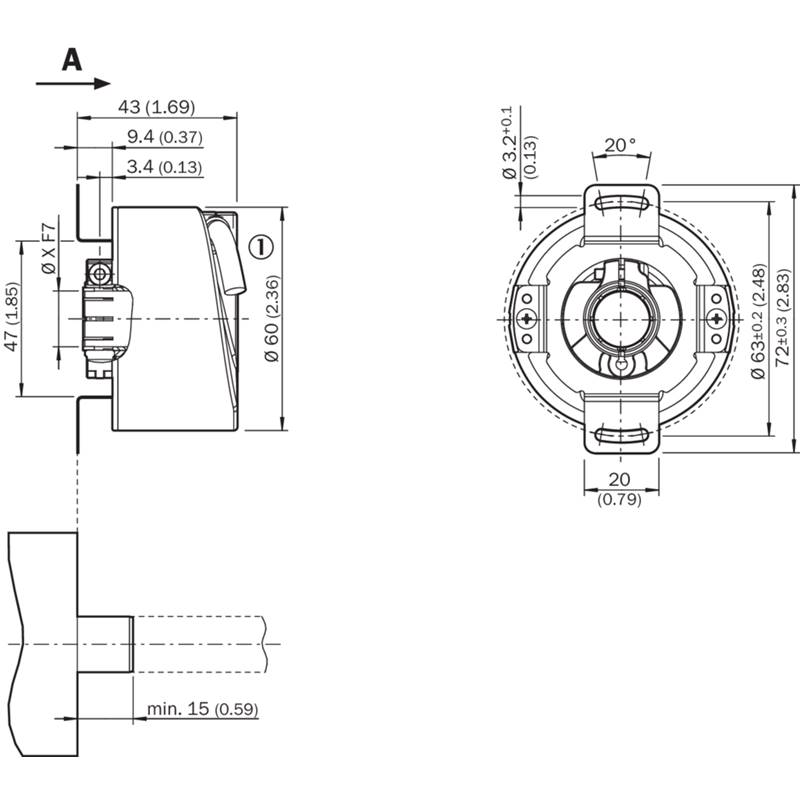

• Axe creux traversant : 8mm, 10mm, 12mm, 14mm ou 15mm

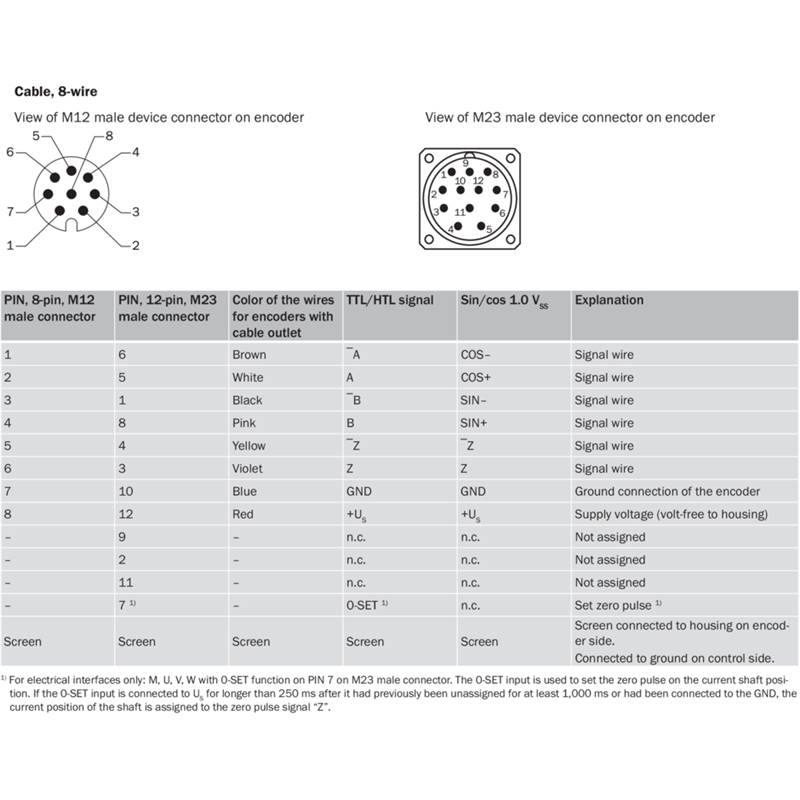

• Raccordement : Câble 0,5m + connecteur M12-8p
• Connecteur à visser M12-8p inclus

Matériels composant le Pack Codeur:
- 1 x DFS60B-TJPZ00S06 (1100135) Codeur incrémental programmable, axe creux traversant 5/8"

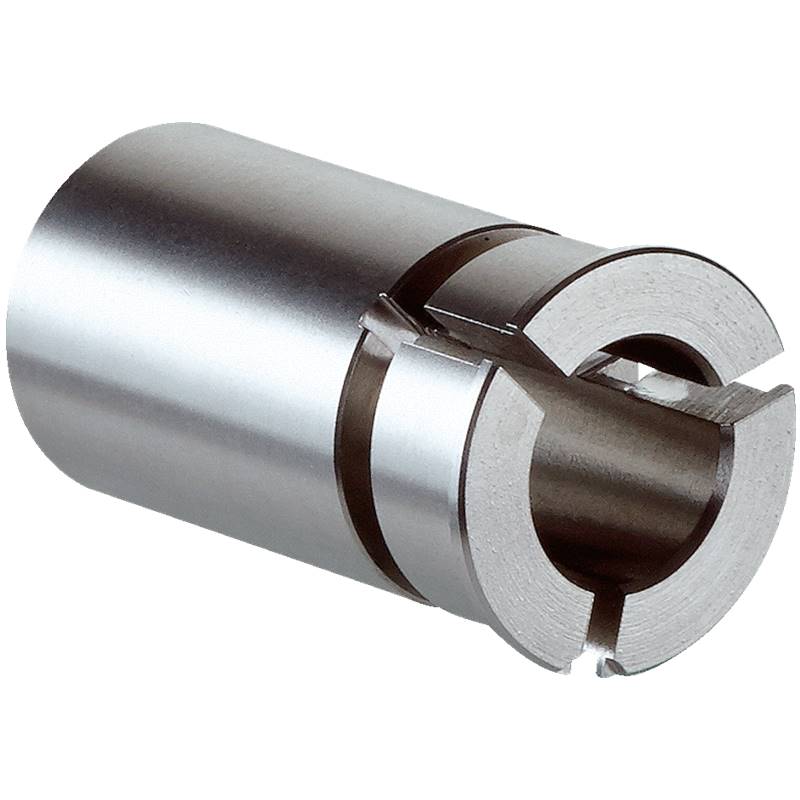

- 1 x SPZ-58Z-008-M (2076219) Manchon de réduction métalique Ø intérieur 8mm
- 1 x SPZ-58Z-010-M (2076220) Manchon de réduction métalique Ø intérieur 10mm
- 1 x SPZ-58Z-012-M (2076221) Manchon de réduction métalique Ø intérieur 12mm
- 1 x SPZ-58Z-014-M (2076222) Manchon de réduction métalique Ø intérieur 14mm
- 1 x SPZ-58Z-015-M (2076223) Manchon de réduction métalique Ø intérieur 15mm

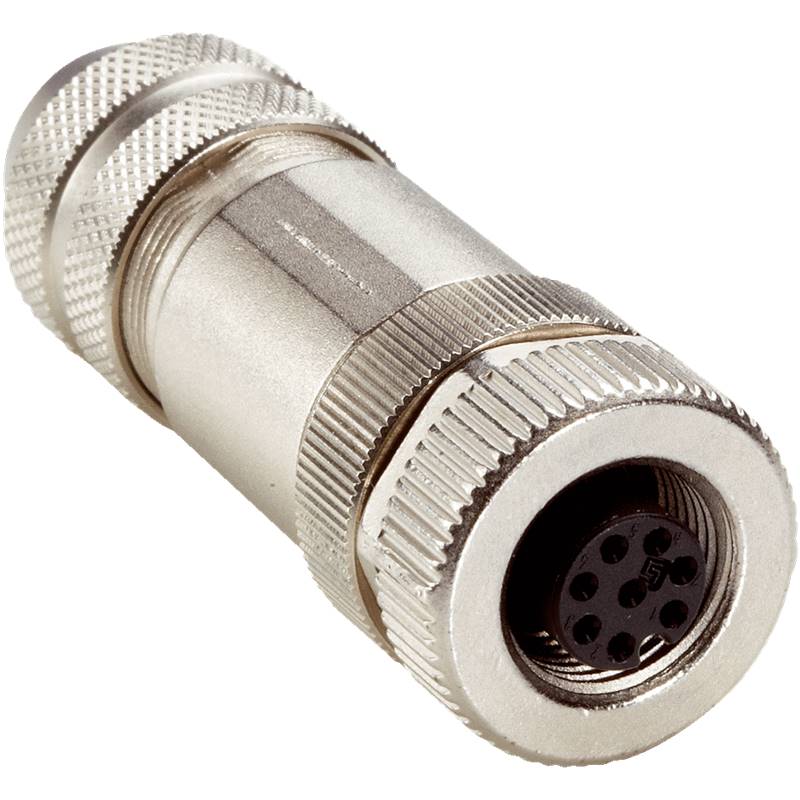

- 1 x DOS-12-08-GA (6028369) Connecteur femelle M12 8 pôles, à visser
______________________________________

Généralités sur la série DFS60 de Sick :

Codeurs incrémentaux DFS60
Codeur programmable haute résolution pour les applications exigeantes.

Le DFS60 est un codeur incrémental haute résolution de 60 mm de diamètre. Il propose de nombreuses interfaces mécaniques et électriques et un boîtier en aluminium ou acier inoxydable. Si vous voulez, vous pouvez même configurer le codeur. Les diverses possibilités pour la programmation des paramètres électriques, telles que par ex. le niveau du signal de sortie, le nombre d’impulsions par tour ou la largeur top zéro sont à souligner. Le DFS60 est ainsi idéal pour les applications exigeantes. L’indice de protection élevé, la grande plage de température et la grande distance par rapport aux roulements à billes garantissent une robustesse élevée et font du DFS60 le codeur idéal pour les applications industrielles dans des conditions ambiantes difficiles.

• Impulsions par tour : jusqu’à 65.536 (16 bits)
• Diamètre du boîtier : 60 mm
• Axe saillant, axe creux non traversant, axe creux traversant
• Indice de protection : IP65 / IP67

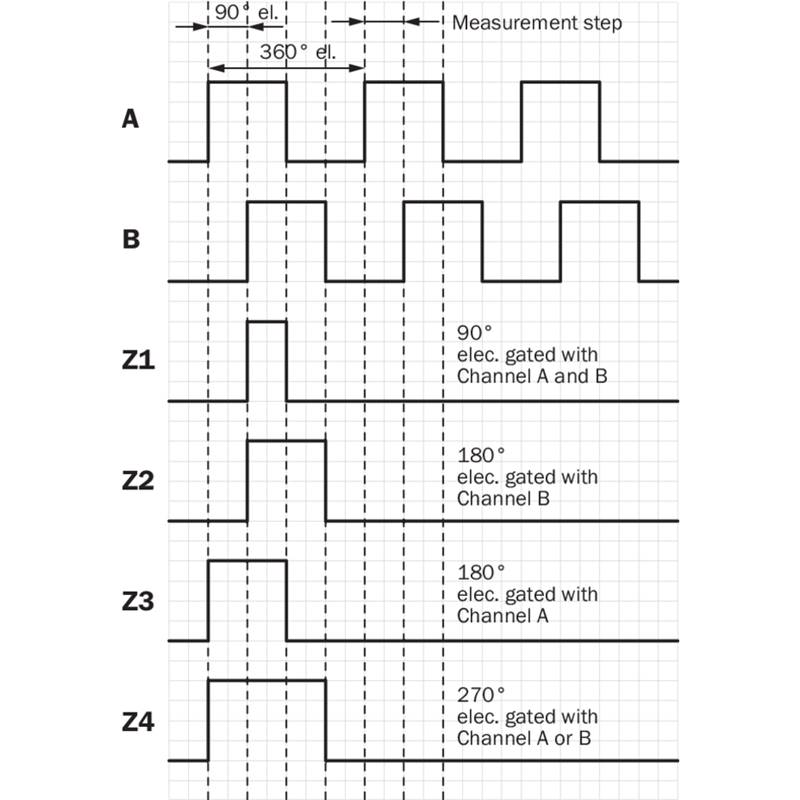

• Interfaces de communication : TTL RS 422, HTL Push Pull, Sin/Cos
• Type de raccordement : connecteur mâle M12, connecteur mâle M23 ou câble universel
• Programmable, profondeur de montage compacte, fonction de top zéro à distance possible
