EIL580-SC10.5FN.02048.A

Name: EIL580-SC10.5FN.02048.A
Brand: BAUMER
SKU: A0025433
Availability: PreOrder

BAUMER

Code fabriquant : 11101694

Code AUDIN : A0025433

Disponible sous 10 jours

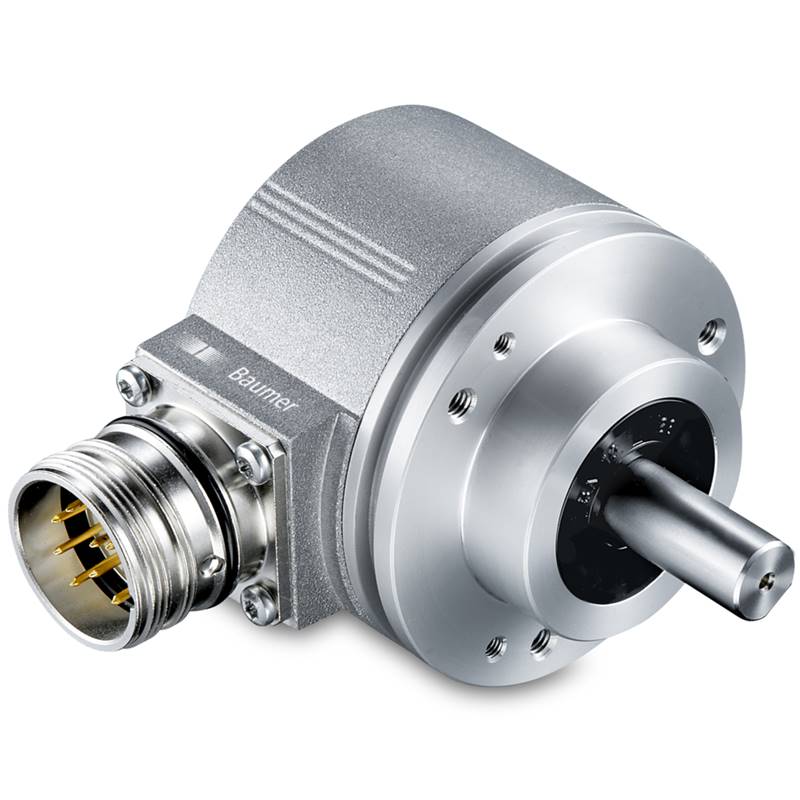

Codeur inc. Ø58mm Axe plein 10mm 2048i/t 8-30V HTL/totem pôle M23 12P

256g

Ajouter au Panier

Documentation technique

Codeur incrémental
• Principe de détection: Optique
• Taille (bride): Ø58 mm
• Type d'axe: Axe plein
• Bride: Bride standard, épaulement de centrage Ø36 x 10 mm, diamètre du cercle primitif 48 mm - 3xM3/3xM4
• Caractéristiques de l´axe: Ø10 x 20 mm, avec méplat
• Indice de protection: IP65
• Raccordement: Embase M23 radiale, 12 points, mâle, CCW
• Alimentation: 8...30 VDC
• Etage de sortie: HTL/totem póle, 6 canaux
• Nombre d’impulsions: 2 048 imp/tour
• Température d’utilisation: -40...+85 °C
• Série: optoPulse - EIL580-SC
______________________________________

Généralités sur la série OptoPulse® EIL580-SC de Baumer :

Codeurs incrémentaux - OptoPulse® EIL580-SC

Axe sortant avec bride standard
100...5000 impulsions par tour

Vue d'ensemble :
• Taille ø58 mm
• Précise détection optique
• Niveau signal de sortie TTL ou HTL
• Bride standard
• Raccordement axial, radial ou tangentiel
• Impulsions par tour jusqu‘à 5000
• Haute protection jusqu‘à IP 67
• Haute résistance aux chocs et aux vibrations

______________________________________

Généralités sur la gamme OptoPulse® EIL580 de Baumer :

Codeurs incrémentaux - OptoPulse® EIL580
Le standard bien établi.

Les codeurs EIL580 de la série OptoPulse® fixent le nouveau standard des codeurs incrémentaux en diamètre 58 mm. Ils associent une technologie de détection de pointe à une mécanique particulièrement robuste et à un savoir-faire de plusieurs décennies dans un produit exceptionnel.
Toutes les mesures prises lors de la conception garantissent une durée de vie maximale : du boîtier en aluminium massif coulé sous pression de 1,5 mm d’épaisseur de paroi à la technique de raccordement fiable en passant par le montage ShaftLock de l’ensemble axe et roulements particulièrement sûr. Grâce à ces caractéristiques, les codeurs sont donc parfaitement adaptés aux environnements industriels difficiles et constituent un facteur essentiel pour la fiabilité de votre application.

La conception du produit allie forme et fonctionnalité et facilite ainsi son montage. Avec leurs lignes épurées, les codeurs s’intègrent avec discrétion dans votre application. Le système de boîtier modulaire sert de base à différentes variantes de produits compatibles avec toutes les normes électriques et mécaniques actuelles. Parmi ces diverses variantes, vous trouverez toujours le codeur adapté à vos besoins et toujours à un excellent rapport qualité/prix.

OptoPulse® EIL580 vous propose toutes les versions courantes de brides avec axes sortants et creux de 8 à 15 mm de diamètre. Diverses possibilités de raccordements et un nombre d’impulsions par tour jusqu’à 5000 points viennent enrichir l’offre. La conception modulaire du produit est complétée par un grand nombre d’accessoires.
La grande variété des étages de sortie offre l’interface parfaite pour chaque unité de commande: 5 V, TTL/RS422 / 8...30 V, TTL/RS422 / 8...30 V, HTL/push-pull / 4,75...30 V, HTL/push-pull.
