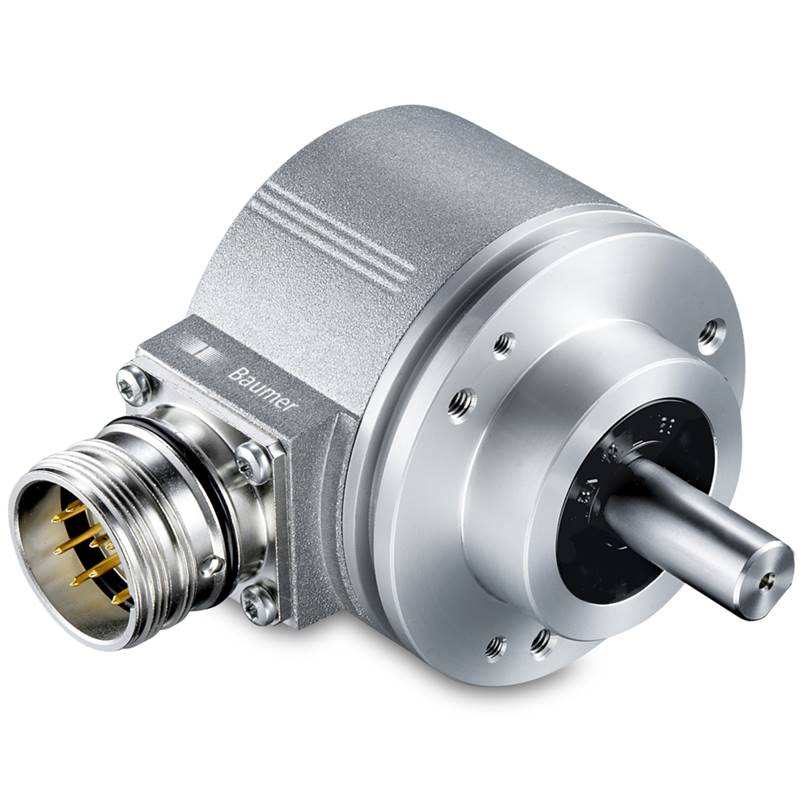

EIL580-SC10.5LQ.05000.A

BAUMER
Code fabriquant : 11102297
Code AUDIN : A0024463
Disponible sous 10 jours
Codeur inc. Ø58mm Axe plein 10mm 5000i/t 5-30V HTL/Totem pôle 2m IP65
372g
Codeur incrémental
• Principe de détection: Optique
• Taille (bride): Ø58 mm
• Type d'axe: Axe plein
• Bride: Bride standard, épaulement de centrage Ø36 x 10 mm, diamètre du cercle primitif 48 mm - 3xM3/3xM4
• Caractéristiques de l´axe: Ø10 x 20 mm, avec méplat
• Indice de protection: IP65
• Raccordement: Câble radial, 2 m
• Alimentation: 4.75...30 VDC
• Etage de sortie: HTL/totem pôle, 6 canaux
• Nombre d’impulsions: 5 000 imp/tour
• Température d’utilisation: -40...+85 °C
______________________________________

Généralités sur la série OptoPulse® EIL580-SC de Baumer :

Codeurs incrémentaux - OptoPulse® EIL580-SC

Axe sortant avec bride standard
100...5000 impulsions par tour

Vue d'ensemble :
• Taille ø58 mm
• Précise détection optique
• Niveau signal de sortie TTL ou HTL
• Bride standard
• Raccordement axial, radial ou tangentiel
• Impulsions par tour jusqu‘à 5000
• Haute protection jusqu‘à IP 67
• Haute résistance aux chocs et aux vibrations

______________________________________

Généralités sur la gamme OptoPulse® EIL580 de Baumer :

Codeurs incrémentaux - OptoPulse® EIL580
Le standard bien établi.

Les codeurs EIL580 de la série OptoPulse® fixent le nouveau standard des codeurs incrémentaux en diamètre 58 mm. Ils associent une technologie de détection de pointe à une mécanique particulièrement robuste et à un savoir-faire de plusieurs décennies dans un produit exceptionnel.
Toutes les mesures prises lors de la conception garantissent une durée de vie maximale : du boîtier en aluminium massif coulé sous pression de 1,5 mm d’épaisseur de paroi à la technique de raccordement fiable en passant par le montage ShaftLock de l’ensemble axe et roulements particulièrement sûr. Grâce à ces caractéristiques, les codeurs sont donc parfaitement adaptés aux environnements industriels difficiles et constituent un facteur essentiel pour la fiabilité de votre application.

La conception du produit allie forme et fonctionnalité et facilite ainsi son montage. Avec leurs lignes épurées, les codeurs s’intègrent avec discrétion dans votre application. Le système de boîtier modulaire sert de base à différentes variantes de produits compatibles avec toutes les normes électriques et mécaniques actuelles. Parmi ces diverses variantes, vous trouverez toujours le codeur adapté à vos besoins et toujours à un excellent rapport qualité/prix.

OptoPulse® EIL580 vous propose toutes les versions courantes de brides avec axes sortants et creux de 8 à 15 mm de diamètre. Diverses possibilités de raccordements et un nombre d’impulsions par tour jusqu’à 5000 points viennent enrichir l’offre. La conception modulaire du produit est complétée par un grand nombre d’accessoires.
La grande variété des étages de sortie offre l’interface parfaite pour chaque unité de commande: 5 V, TTL/RS422 / 8...30 V, TTL/RS422 / 8...30 V, HTL/push-pull / 4,75...30 V, HTL/push-pull.
