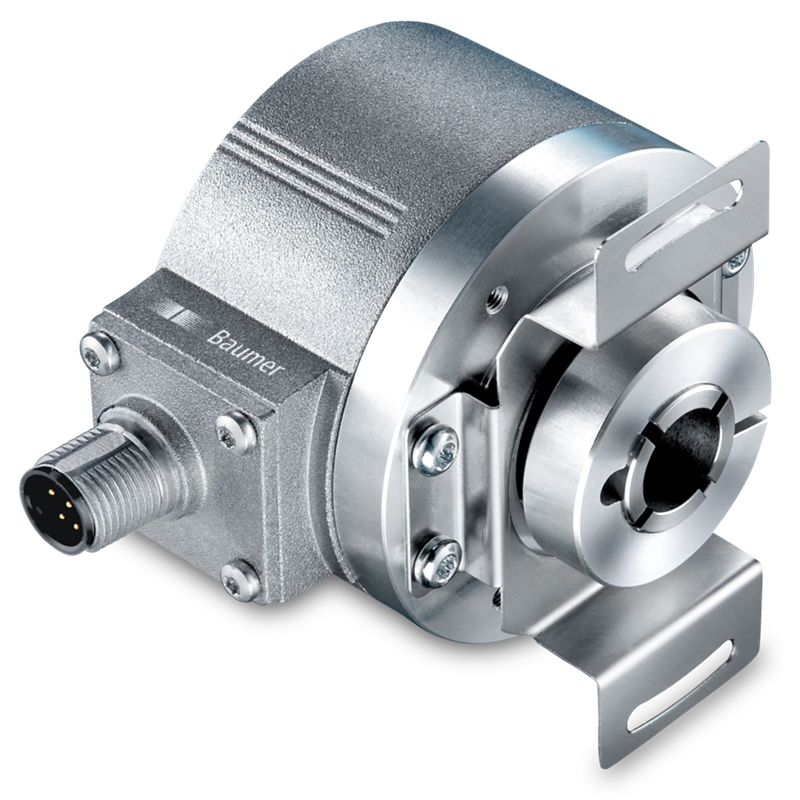

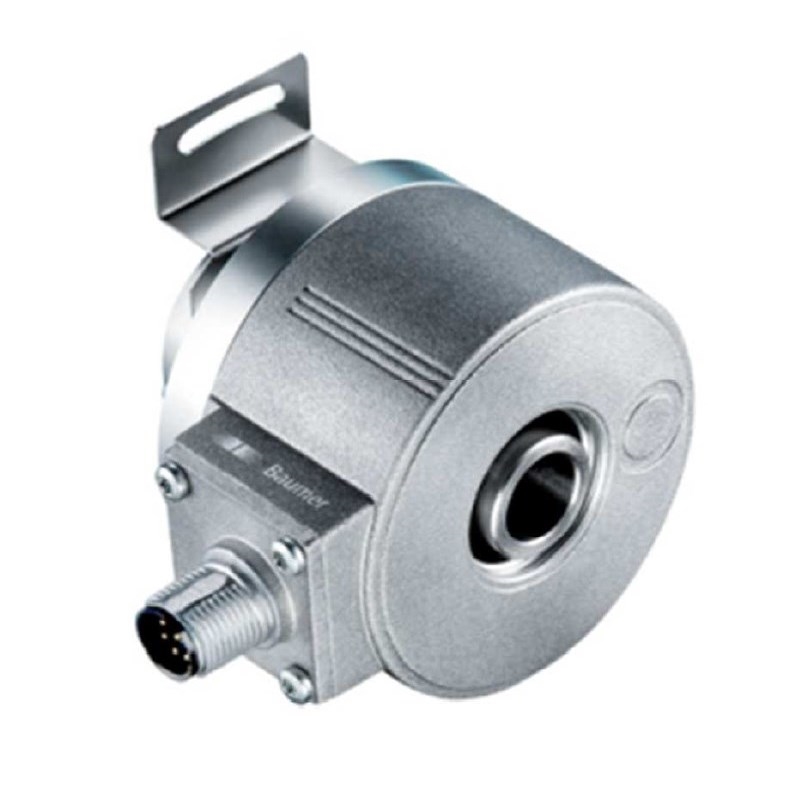

EIL580-TT14.5RE.00512.A

Name: EIL580-TT14.5RE.00512.A
Brand: BAUMER
SKU: A0445755
Availability: PreOrder

BAUMER

Code fabriquant : 11245474

Code AUDIN : A0445755

Disponible sous 5 jours

Codeur incrémental

Codeur incrémental; Principe de détection: Optique; Taille (bride): Ø58 mm; Type d'axe: Axe creux traversant; Bride: Avec ressort anti-rotation Ø63 mm; Caractéristiques de l´axe: Ø14 mm, bague de serrage coté bride; Indice de protection: IP65; Raccordement: Câble radial, 1 m; Alimentation: 5 VDC; Etage de sortie: TTL/RS422, 6 voies; Nombre d’impulsions: 512 imp/tour; Température d’utilisation: -40...+85 °C

313g

Ajouter au Panier

Documentation technique

Codeur incrémental
• Principe de détection: Optique
• Taille (bride): Ø58 mm
• Type d'axe: Axe creux traversant
• Bride: Avec ressort anti-rotation Ø63 mm
• Caractéristiques de l´axe: Ø14 mm, bague de serrage coté bride
• Indice de protection: IP65
• Raccordement: Câble radial, 1 m
• Alimentation: 5 VDC
• Etage de sortie: TTL/RS422, 6 voies
• Nombre d’impulsions: 512 imp/tour
• Température d’utilisation: -40...+85 °C
______________________________________

Généralités sur la série OptoPulse® EIL580-T de Baumer :

Codeurs incrémentaux - OptoPulse® EIL580-T

Axe creux traversant
100...5000 impulsions par tour

Vue d'ensemble :
• Taille ø58 mm
• Précise détection optique
• Niveau signal de sortie TTL ou HTL
• Axe creux traversant, ø8…15 mm
• Raccordement radial ou tangentiel
• Impulsions par tour jusqu‘à 5000
• Haute protection jusqu‘à IP 67
• Haute résistance aux chocs et aux vibrations
______________________________________

Généralités sur la gamme OptoPulse® EIL580 de Baumer :

Codeurs incrémentaux - OptoPulse® EIL580
Le standard bien établi.

Les codeurs EIL580 de la série OptoPulse® fixent le nouveau standard des codeurs incrémentaux en diamètre 58 mm. Ils associent une technologie de détection de pointe à une mécanique particulièrement robuste et à un savoir-faire de plusieurs décennies dans un produit exceptionnel.
Toutes les mesures prises lors de la conception garantissent une durée de vie maximale : du boîtier en aluminium massif coulé sous pression de 1,5 mm d’épaisseur de paroi à la technique de raccordement fiable en passant par le montage ShaftLock de l’ensemble axe et roulements particulièrement sûr. Grâce à ces caractéristiques, les codeurs sont donc parfaitement adaptés aux environnements industriels difficiles et constituent un facteur essentiel pour la fiabilité de votre application.

La conception du produit allie forme et fonctionnalité et facilite ainsi son montage. Avec leurs lignes épurées, les codeurs s’intègrent avec discrétion dans votre application. Le système de boîtier modulaire sert de base à différentes variantes de produits compatibles avec toutes les normes électriques et mécaniques actuelles. Parmi ces diverses variantes, vous trouverez toujours le codeur adapté à vos besoins et toujours à un excellent rapport qualité/prix.

OptoPulse® EIL580 vous propose toutes les versions courantes de brides avec axes sortants et creux de 8 à 15 mm de diamètre. Diverses possibilités de raccordements et un nombre d’impulsions par tour jusqu’à 5000 points viennent enrichir l’offre. La conception modulaire du produit est complétée par un grand nombre d’accessoires.
La grande variété des étages de sortie offre l’interface parfaite pour chaque unité de commande: 5 V, TTL/RS422 / 8...30 V, TTL/RS422 / 8...30 V, HTL/push-pull / 4,75...30 V, HTL/push-pull.
