EIL580P-BT12.5FF.01024.B

Name: EIL580P-BT12.5FF.01024.B
Brand: BAUMER
SKU: A0025414
Availability: PreOrder

BAUMER

Code fabriquant : 11121825

Code AUDIN : A0025414

Disponible sous 10 jours

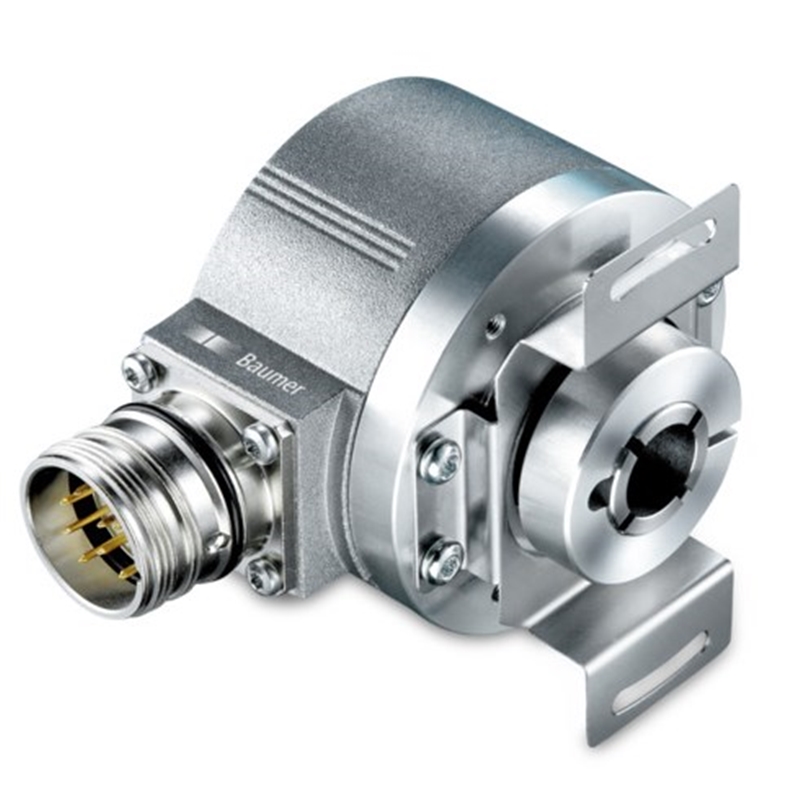

Codeur inc. Ø58mm Axe creux 12mm 01024i/t PROG TTL/RS422 M23 12P

265g

Ajouter au Panier

Documentation technique

Codeur incrémental programmable
• Principe de détection: Optique
• Taille (bride): Ø58 mm
• Type d’axe: Axe creux non traversant
• Bride: Avec ressort anti-rotation Ø63 mm
• Caractéristiques de l´axe: Ø12 mm, bague de serrage coté bride
• Indice de protection: IP65
• Raccordement: Embase radiale mâle M23, 12 points, sens anti-horaire
• Alimentation: 4,75-30 VDC
• Etage de sortie: TTL/RS422, 6 voies (Vout = 5 VDC) - Réglage d’usine
• Nombre d’impulsions programmable: 1...65536 imp/tour programmable, 1024 (réglage d’usine)
• Température d’utilisation: -40...+100 °C

• Points forts: Programmation: résolution, sens de rotation, position du top zéro, niveau signal de sortie
______________________________________

Généralités sur la série OptoPulse® EIL580P-B de Baumer :

Codeurs incrémentaux programmable - OptoPulse® EIL580P-B

Axe creux non traversant
1…65536 impulsions par tour programmable (système d'interpolation)

Vue d'ensemble :
• Taille ø58 mm
• Précise détection optique (interpolée)
• Niveau signal de sortie programmable (TTL ou HTL)
• Axe creux non traversant, ø8…15 mm
• Raccordement axial, radial ou tangentiel
• Impulsions par tour 1...65536, programmable
• Haute protection jusqu‘à IP 67
• Haute résistance aux chocs et aux vibrations

Points forts:
• Programmation: résolution, sens de rotation, position du top zéro, niveau signal de sortie
