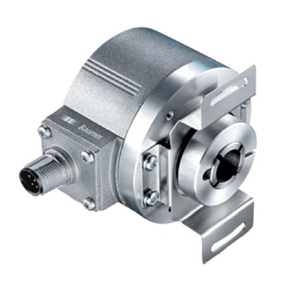

EIL580P-TT15.7FF.01024.B

Name: EIL580P-TT15.7FF.01024.B
Brand: BAUMER
SKU: A0024541
Availability: PreOrder

BAUMER

Code fabriquant : 11122226

Code AUDIN : A0024541

Disponible sous 10 jours

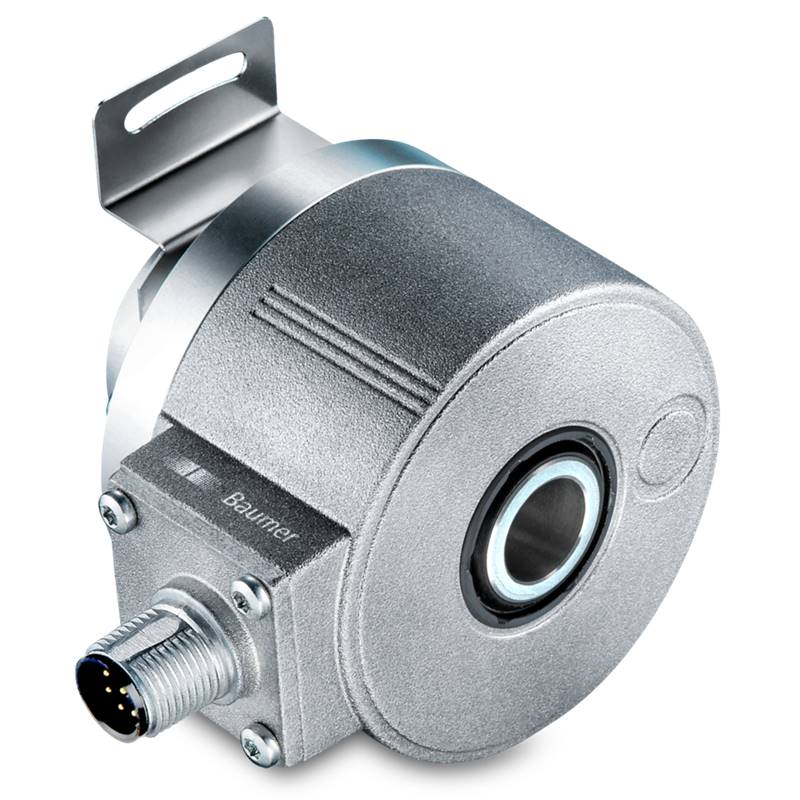

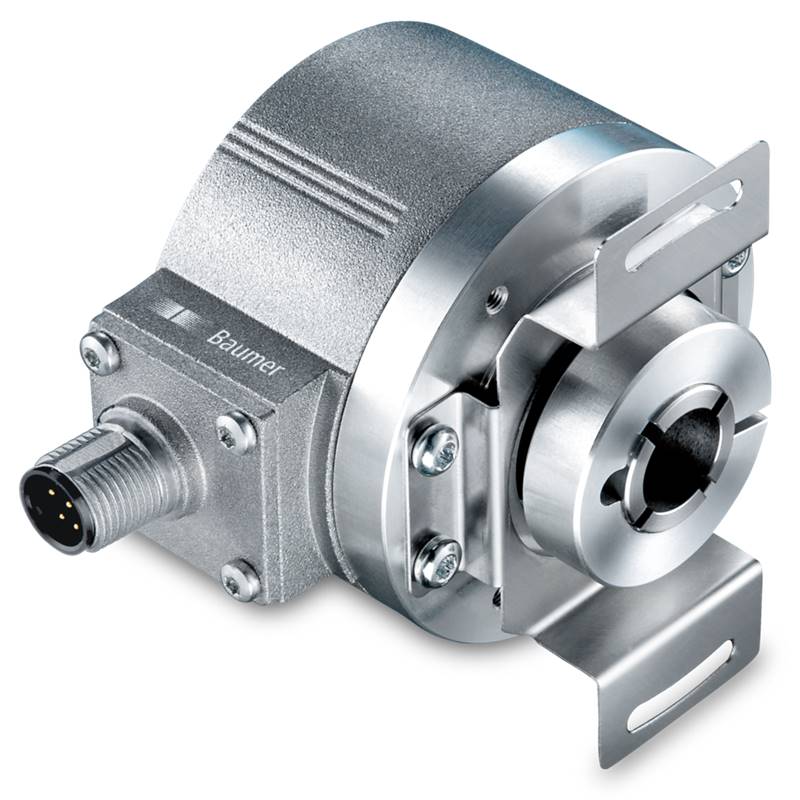

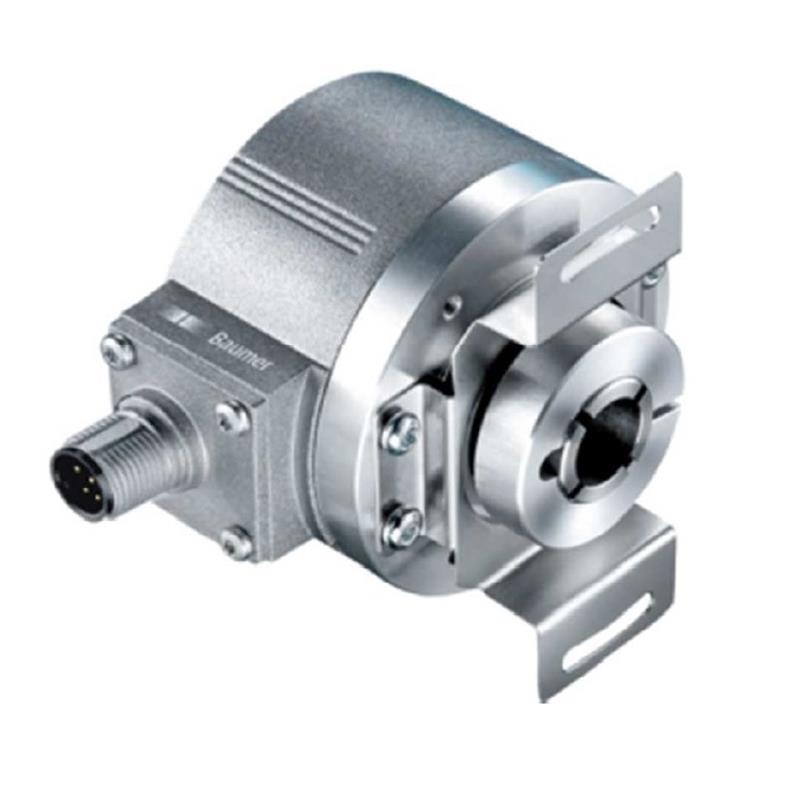

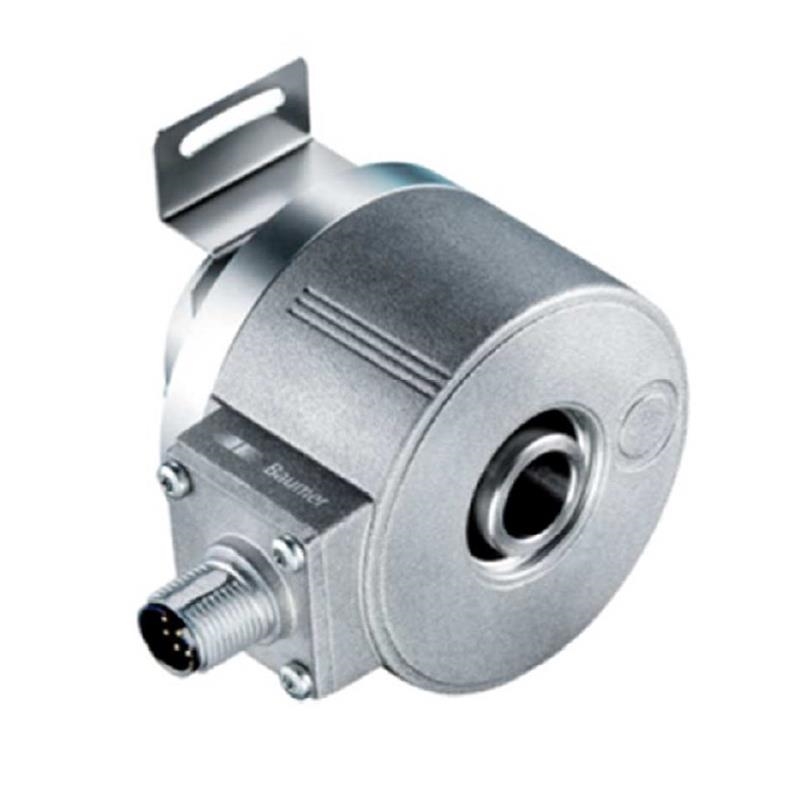

Codeur inc. Ø58mm Axe trav. 15mm 01024i/t PROG TTL/RS422 M23 12P

242g

Ajouter au Panier

Documentation technique

Codeur incrémental programmable
• Principe de détection: Optique
• Taille (bride): Ø58 mm
• Type d’axe: Axe creux traversant
• Bride: Avec ressort anti-rotation Ø63 mm
• Caractéristiques de l´axe: Ø15 mm, bague de serrage coté bride
• Indice de protection: IP67
• Raccordement: Embase radiale mâle M23, 12 points, sens anti-horaire
• Alimentation: 4,75-30 VDC
• Etage de sortie: TTL/RS422, 6 voies (Vout = 5 VDC) - Réglage d’usine
• Nombre d’impulsions programmable: 1...65536 imp/tour programmable, 1024 (réglage d’usine)
• Température d’utilisation: -40...+100 °C
• Série: optoPulse EIL580P-T
______________________________________

Généralités sur la série OptoPulse® EIL580P-T de Baumer :

Codeurs incrémentaux programmable - OptoPulse® EIL580P-T

Axe creux traversant
1…65536 impulsions par tour programmable (système d'interpolation)

Vue d'ensemble :
• Taille ø58 mm
• Précise détection optique (interpolée)
• Niveau signal de sortie programmable (TTL ou HTL)
• Axe creux traversant, ø8…15 mm
• Raccordement radial ou tangentiel
• Impulsions par tour 1...65536, programmable
• Haute protection jusqu‘à IP 67
• Haute résistance aux chocs et aux vibrations

Points forts:
• Programmation: résolution, sens de rotation, position du top zéro, niveau signal de sortie
Codeur incrémental programmable; Principe de détection : Optique; Taille (bride) : Ø58 mm; Type d’axe : Axe creux traversant; Bride : Avec ressort anti-rotation Ø63 mm; Caractéristiques de l´axe : Ø15 mm, bague de serrage coté bride; Indice de protection : IP67; Raccordement : Embase radiale mâle M23, 12 points, sens anti-horaire; Alimentation : 4,75-30 VDC; Etage de sortie : TTL/RS422, 6 voies (Vout = 5 VDC) - Réglage d’usine; Nombre d’impulsions programmable : 1...65536 imp/tour programmable, 1024 (réglage d’usine); Température d’utilisation : -40...+100 °C; Série : optoPulse EIL580P-T
