FS 3096E024-F8M2K45

FS 3096E024-F8M2K45

PIZZATO
Code fabriquant : FS 3096E024-F8M2K45
Code AUDIN : A0502884
Disponible sous 25 jours

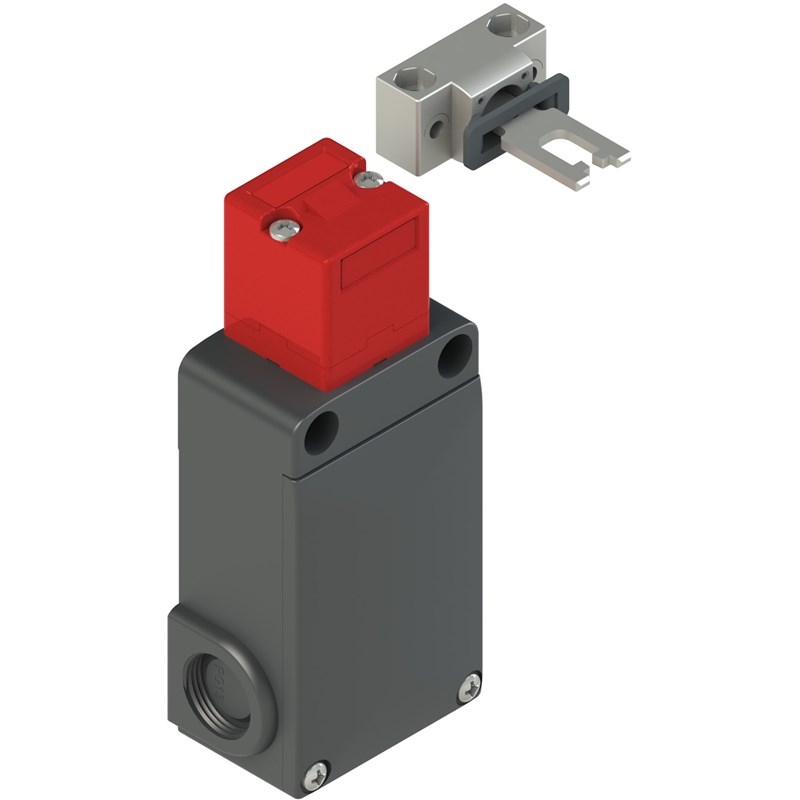

Interrupteur de sécurité à actionneur séparé avec verrouillage


Interrupteur de sécurité à actionneur séparé avec verrouillage; Boîtier: Boîtier en technopolymère, trois entrées câbles filetées M20x1,5; Principe de fonctionnement: Principe E, actionneur verrouillé avec électroaimant excité; Blocs de contact: 2NC (déplacés par l'actionneur) et 1NC (déplacés par l'électroaimant); Ouverture positive: Oui ; Tête: Tête orientable; Alimentation: 24 Vac/dc (Principe E); Actionneur: Universel; Connecteurs pré-installés: Connecteur plastique M12 à 8 pôles; Degré de protection: IP67 selon EN 60529; Température ambiante: -25°C ... +80°C; Série: FS
0g

Documentation technique
Interrupteur de sécurité à actionneur séparé avec verrouillage
• Boîtier : Boîtier en technopolymère, trois entrées câbles filetées M20x1,5
• Principe de fonctionnement : Principe E, actionneur verrouillé avec électroaimant excité
• Blocs de contact : 2NC (déplacés par l'actionneur) et 1NC (déplacés par l'électroaimant)
• Ouverture positive : Oui
• Tête : Tête orientable
• Alimentation : 24 Vac/dc (Principe E)
• Actionneur: Universel
• Connecteurs pré-installés : Connecteur plastique M12 à 8 pôles
• Degré de protection : IP67 selon EN 60529
• Température ambiante : -25°C ... +80°C
• Série : FS


Généralités


Interrupteurs de sécurité RFID avec verrouillage - NS

Ces interrupteurs sont utilisés généralement sur les machines où la condition de danger perdure pendant un certain temps, même après avoir appuyé sur la commande d'arrêt de la machine, par exemple, en raison de l'inertie des pièces mécaniques telles que les poulies, les disques de scie, etc. Ils peuvent également être utilisés lorsque il faut avoir un contrôle complet des protections de la machine, de manière à permettre l'ouverture de certaines protections uniquement dans certaines conditions.
Les versions en modes 1 et 3 (sorties de sécurité actives quand la protection est fermée et bloquée) sont des dispositifs d'interverrouillage avec verrouillage selon EN ISO 14119. Le produit est marqué comme tel sur le côté.
Fabriqués avec une technologie électronique redondante, les interrupteurs de la série NS permettent d'obtenir des circuits du plus haut niveau de sécurité PL e et SIL 3 par l'installation d'un seul dispositif sur la protection.
L'une des principales caractéristiques des interrupteurs de la série NS est la possibilité de connecter plu-
sieurs interrupteurs en série, jusqu'à un maximum de 32 dispositifs.

Les interrupteurs de la série NS sont également disponibles en version à boîtier allongé, ce qui permet de monter 1 à 4 dispositifs de commande avec leurs blocs de contact respectifs sur le même boîtier que le dispositif de sécurité.
Cette version dispose de toutes les caractéristiques de modularité et d'orientation des interrupteurs NS.

• Actionnement sans contact avec utilisation de la technologie RFID
• Actionneur codifié avec code numérique
• SIL 3 et PL e, même avec jusqu'à 32 dispositifs en série
• Force de retenue maximale de l'actionneur 2100 N
• SIL 3 et PL e avec un seul dispositif
• Degré de protection jusqu'à IP67 et IP69K
• 6 LED de signalisation


Généralités


Interrupteurs de sécurité à actionneur séparé avec verrouillage - FS

Ces interrupteurs s’appliquent typiquement sur des machines pour lesquelles la condition de danger se prolonge pendant un certain moment même après avoir actionné la commande d’arrêt de la machine, par exemple à cause de l’inertie de pièces mécaniques telles que les poulies, les disques de scie, etc. ou par la présence de pièces à haute température ou sous pression. Ils peuvent aussi être utilisés quand on veut avoir un contrôle des protections de la machine de manière à permettre l’ouverture de certains protecteurs seulement dans des conditions déterminées.
Les versions avec contacts NC, actionnés par l'électroaimant, sont des dispositifs d'interverrouillage avec verrouillage selon ISO 14119. Le produit est marqué comme tel sur le côté.

• Boîtier en technopolymère, trois entrées câbles
• Degré de protection IP67
• 6 blocs de contact disponibles
• 6 actionneurs en acier inox disponibles
• 3 tensions d’alimentation de l’électroaimant
• Versions avec dispositif de déverrouillage auxiliaire ou à serrure orientable
• Fonctionnement avec électroaimant désexcité ou excité
• Têtes et dispositifs de déverrouillage orientables
• Serrure avec clé triangulaire avec l’option V73
• Plage de température étendue -40°C et +80°C (en option)
• Marquage laser
