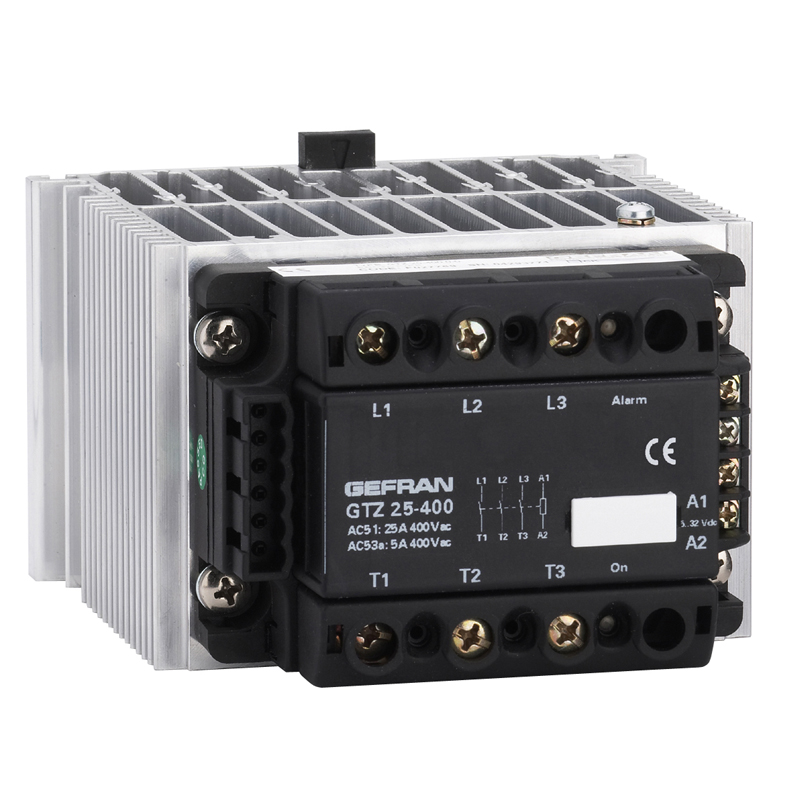

GTZ-25/48-D-1 (480V/3X25A)

Name: GTZ-25/48-D-1 (480V/3X25A)
Brand: GEFRAN
SKU: A0267908
Availability: PreOrder

GEFRAN

Code fabriquant : F022786

Code AUDIN : A0267908

Disponible sous 10 jours

Groupe statique 3PH 25A 480VAC, Cde 5-32Vdc Alarme

Ajouter au Panier

Documentation technique

Groupe statique triphasé, entrée logique avec dissipateur
• Courant nominal: 25 A
• Tension nominale: 480 Vac
• Entrée: 5 à 32 Vdc
• Option: Sortie alarme protection thermique
• Mode de fonctionnement: Trains d'ondes avec commutation au passage à zéro
• Montage: sur rail DIN
• Série: GTZ
______________________________________

Généralités sur la série GTZ de Gefran :

Groupes statiques triphasés avec commande logique - GTZ

Groupe statique triphasé du type “zero crossing” pour la commande des charges résistives et inductives, muni de dissipateur en aluminium et de fixation pour barre DIN.
Dispositif intégré conçu pour les applications industrielles qui exigent la gestion de puissances élevées et des commutations fréquentes, avec des charges pouvant atteindre 3x55A (AC51) à 400/480/600Vca.
La commande est du type logique (Vdc ou Vac) signalée par une diode spécialement prévue à cet effet.
Chaque phase est pilotée par le biais de semi-conducteurs.
Ce dispositif est dimensionné pour un fonctionnement continu au courant nominal avec une température ambiante de 40°C.
Toutes les versions sont dotées d’une protection contre les surtensions et la surchauffe de la jonction, avec une diode de signalisation et une sortie statique d’alarme (cette dernière est en option). L’option sortie d’alarme pour le diagnostic de charge coupée est également disponible.

• Entrée de commande depuis signal logique Vcc/Vca
• Relais statique pour courant alternatif triphasé avec dissipateurs
• Commutation au passage à zéro
• Courant triphasé nominale 3x25/40/55A
• Tension nominale jusqu’à 600VCArms
• Protection thermique SCR intégrée avec indication LED
• Sortie d’alarme optionnelle (pour diagnostic de charge coupée ou sur-température SCR
• Opto-isolation (entrée-sortie) 4000Vrms
• Protection contre les surtensions
• Tension non répétitive jusqu’à 1200Vp
• Dimensionnement des composants pour le fonctionnement au courant maximum avec température max. 40°C
• Montage sur barre DIN avec encliquetage rapide
• Conformément à EN60947-4-3 et UL508

Applications principales :
• Thermoformeuses
• Lignes d’extrusion
• Fours industriels
• Traitements thermiques
• Applications de contrôle à vitesse élevée de commutation
• Réfrigération
