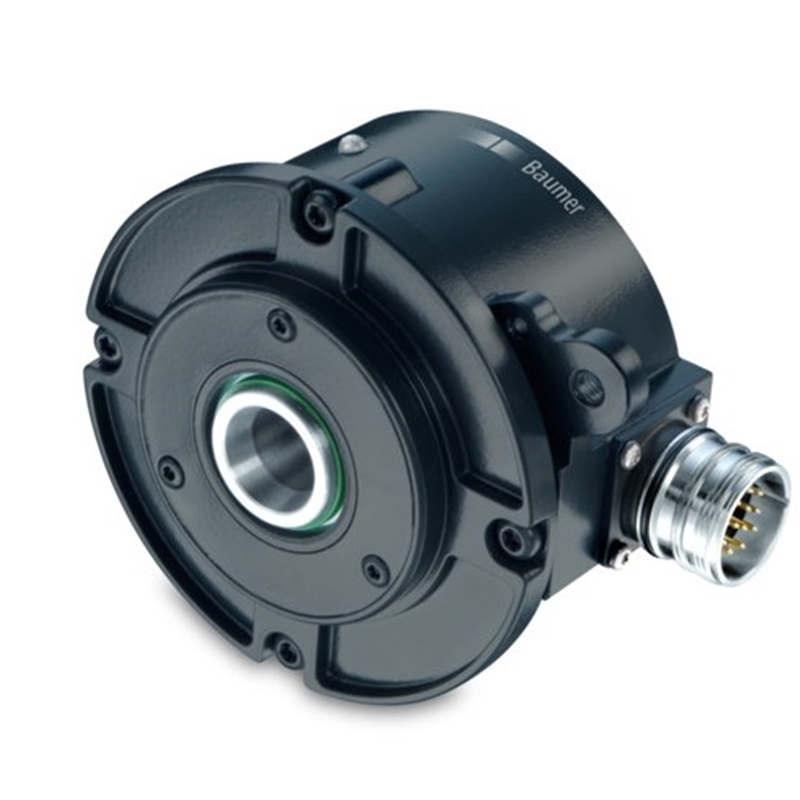

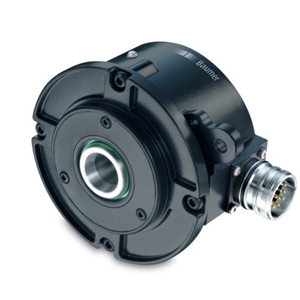

HOG9 DN 1024 I 16H7

Name: HOG9 DN 1024 I 16H7
Brand: BAUMER
SKU: A0024304
Availability: PreOrder

BAUMER

Code fabriquant : 11075601

Code AUDIN : A0024304

Disponible sous 10 jours

Codeur inc. Ø97mm Axe creux 16mm 1024i/t 9-30Vdc HTL M23 12P

600g

Ajouter au Panier

Documentation technique

Codeur incrémental
• Principe de détection: Optique
• Contrôle de fonction: Sans EMS
• Type d'axe: Axe creux non traversant
• Taille (bride): ø97 mm
• Axe creux traversant: ø16 mm (non traversant)
• Indice de protection: IP 56
• Raccordement: Embase mâle M23, 12 points
• Alimentation: 9...30 VDC
• Signaux de sortie: K1, K2, K0 + compléments
• Sorties: HTL-P (driver de puissance) avec signaux inversés
• Impulsions par tour: 1.024
• Matière:
- Boîtier: fonte d'aluminium
- Axe: inox
• Température d'utilisation: -30...+100 °C
• Série: HOG 9
______________________________________

Généralités sur la série HOG 9 de Baumer :

Codeurs incrémentaux - HOG 9

Axe creux non traversant ou axe conique
300…5000 impulsions par tour

Vue d'ensemble :
• Détection optique
• Etage de sortie HTL avec driver de puissance
• Pilote de sortie TTL pour câbles de longueur jusqu'à 550 m
• Température d'utilisation jusqu'à +100 °C
• Paliers hybrides pour une durée de vie prolongée
