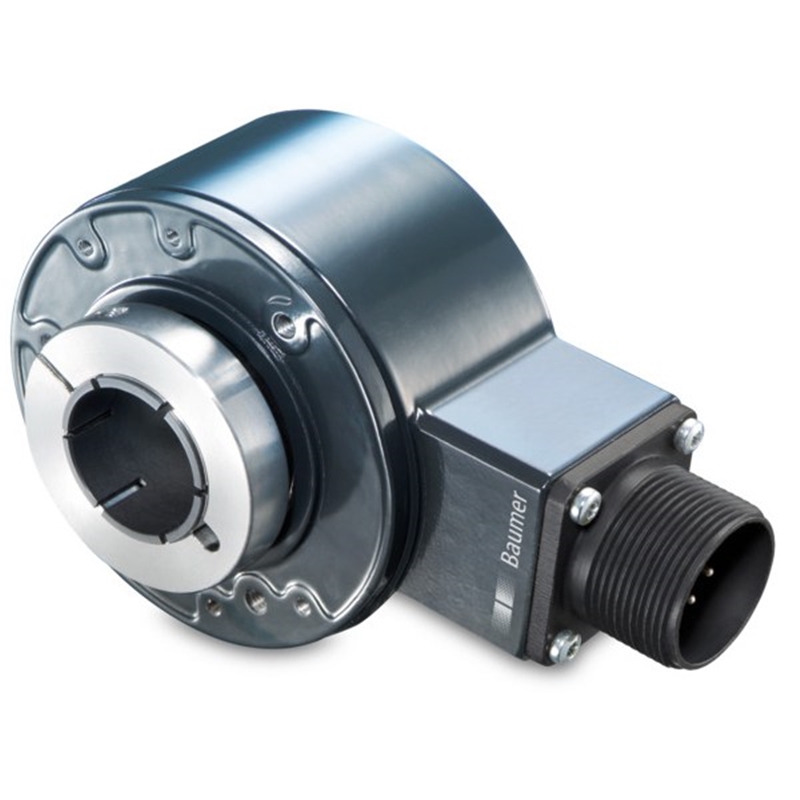

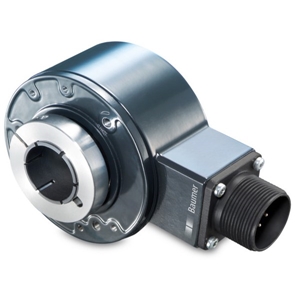

HS35F 01024 H ABZC MI10 B E 100 5 T6

HS35F 01024 H ABZC MI10 B E 100 5 T6

BAUMER
Code fabriquant : 11241692
Code AUDIN : A0484149
Disponible sous 30 jours

Codeur incrémental


Codeur incrémental; Principe de détection: Optique; Taille (bride): Ø3,15" (ø80 mm); Impulsions par tour: 1 024; Alimentation: UB= 4,75...30 VDC, Vout = Vin (7272) / signaux HTL; Signaux de sortie: A, B, Z + complémentaire; Raccordement: MIL-connecteur, 10 points; Situation des phases: Phase standard, rotation dans le sens inverse des aiguilles d’une montre, A avant B; Température d'utilisation: -40...+212 °F (-40...+100 °C); Axe creux traversant: Ø25,4 mm (Ø1,000") isolé, bague de serrage coté bride; Indice de protection: IP 65; Kit de montage: Support de maintien T6, ajustable, goupille 1/4", 5/16", 3/8"; Série: HS35F
727g
-+
Ajouter au Panier

Documentation technique
Codeur incrémental
• Principe de détection: Optique
• Taille (bride): Ø3,15" (ø80 mm)
• Impulsions par tour: 1 024
• Alimentation: UB= 4,75...30 VDC, Vout = Vin (7272) / signaux HTL
• Signaux de sortie: A, B, Z + complémentaire
• Raccordement: MIL-connecteur, 10 points
• Situation des phases: Phase standard, rotation dans le sens inverse des aiguilles d’une montre, A avant B
• Température d'utilisation: -40...+212 °F (-40...+100 °C)
• Axe creux traversant: Ø25,4 mm (Ø1,000") isolé, bague de serrage coté bride
• Indice de protection: IP 65
• Kit de montage: Support de maintien T6, ajustable, goupille 1/4", 5/16", 3/8"
• Série: HS35F
______________________________________

Généralités sur la série HS35F de Baumer :

Codeurs incrémentaux HS35F



Isolé axe creux traversant max. ø0.375...1 pouces
1024…80000 impulsions par tour

Vue d'ensemble :
• Robuste codeur industrielle jusqu'à IP 67 protection
• Résistant aux chocs jusqu'à 200 g
• Garnituree isolée pour la protection contre les forts couranrts sur les arbres et contre les déteriorations des paliers
• Plage d´alimentation 4,75…30 VDC
• Précision =60 s d'angle pour régulation de vitesse améliorée
• Impulsions par tour jusqu‘à 80000
