ICM50000

ICM50000

RED LION
Code fabriquant : ICM50000
Code AUDIN : A0110778
Disponible sous 8 jours

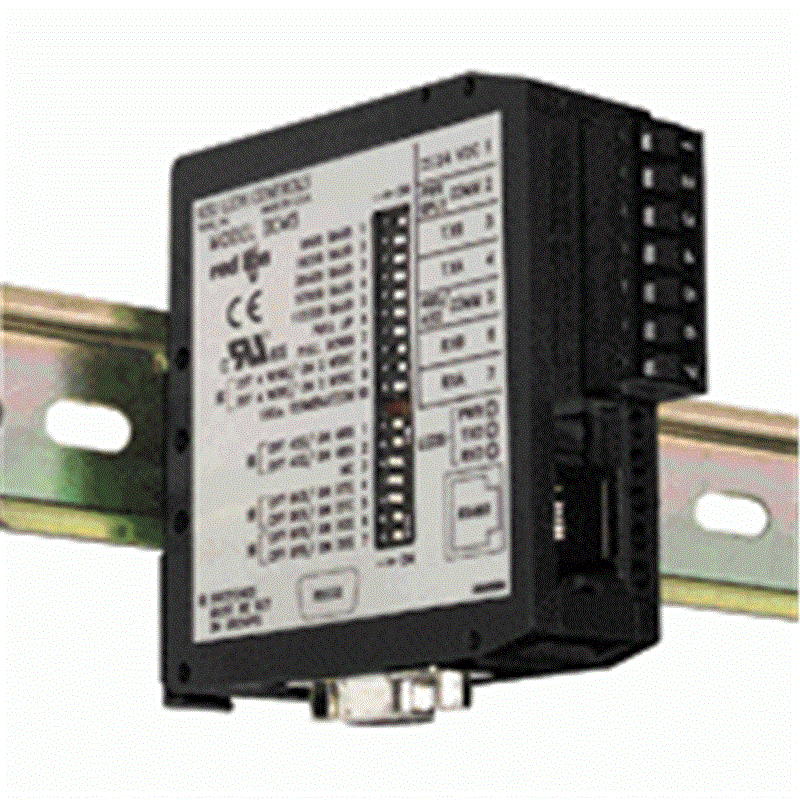

Convertisseur RS232/RS485, ICM50000


Convertisseur 3 voies isolées RS232/RS485; Connecteur D-SUB à 9 broches pour liaison RS-232; Résistances de terminaison et de polarisation commutables; Connecteur modulaire de type RJ ou bornier à vis pour liaison RS-485; Permet la communication entre des équipements de contrôle RS-232 et des produits dotés d'interfaces série RS-422/RS-485; Isolation galvanique triple protégeant les équipements série contre les boucles de masse (1000 V CC); Contrôle automatique du pilote (driver) RS-485; Vitesses de transmission (débits en bauds) sélectionnables par commutateurs DIP : 9600, 19200, 38400, 57600, 115200; Large plage de tension d'alimentation en courant continu (+9 à 26 V CC); Modes half-duplex (RS-485) et full-duplex (RS-422); Indicateurs LED pour RXD, TXD et l'alimentation; Support de montage universel pour installation sur rail DIN; Configuration DTE/DCE sélectionnable, compatible avec tout type de câble RS-232.
0g
-+
Ajouter au Panier

Documentation technique
Convertisseur 3 voies isolées RS232/RS485
• Connecteur D-SUB à 9 broches pour liaison RS-232
• Résistances de terminaison et de polarisation commutables
• Connecteur modulaire de type RJ ou bornier à vis pour liaison RS-485
• Permet la communication entre des équipements de contrôle RS-232 et des produits dotés d'interfaces série RS-422/RS-485
• Isolation galvanique triple protégeant les équipements série contre les boucles de masse (1000 V CC)
• Contrôle automatique du pilote (driver) RS-485
• Vitesses de transmission (débits en bauds) sélectionnables par commutateurs DIP : 9600, 19200, 38400, 57600, 115200
• Large plage de tension d'alimentation en courant continu (+9 à 26 V CC)
• Modes half-duplex (RS-485) et full-duplex (RS-422)
• Indicateurs LED pour RXD, TXD et l'alimentation
• Support de montage universel pour installation sur rail DIN
• Configuration DTE/DCE sélectionnable, compatible avec tout type de câble RS-232


Avantages


Le module convertisseur série ICM5 permet d'interfacer des équipements dotés d'une communication série RS-485 avec des équipements utilisant une communication RS-232, tout en assurant une isolation galvanique entre les trois parties. Le format des données doit être identique pour les équipements RS-232 et RS-485.

L'appareil peut être configuré pour un fonctionnement en mode « full duplex » (RS-422) ou « half duplex » (RS-485). En mode « half duplex », le pilote RS-485 est activé automatiquement dès la réception du premier caractère côté RS-232. Une fois le dernier caractère reçu, le convertisseur attend la durée correspondant à un caractère (à la vitesse de transmission sélectionnée) avant de désactiver le pilote RS-485.

L'ICM5 nécessite une alimentation externe en courant continu (+9 à 26 V CC). Le raccordement à cette alimentation externe et aux lignes de communication RS-485 s'effectue via un bornier amovible à 7 positions, situé sur la face avant du module. Un connecteur RS-485 modulaire est également prévu pour permettre une connexion rapide et efficace avec d'autres appareils Red Lion équipés d'un connecteur similaire. La liaison RS-232 s'établit via un connecteur standard D-SUB 9 broches mâle. L'ICM5 peut être configuré pour fonctionner en mode DTE ou DCE, ce qui permet l'utilisation de câbles de type modem ou « null-modem ».

Trois voyants LED sont visibles sur la face avant du module convertisseur : une LED verte indique que l'appareil est sous tension ; une LED rouge (RS-232 TXD) clignote lorsque le module transmet des données ; une LED verte (RS-232 RXD) clignote lorsque le module reçoit des données.
