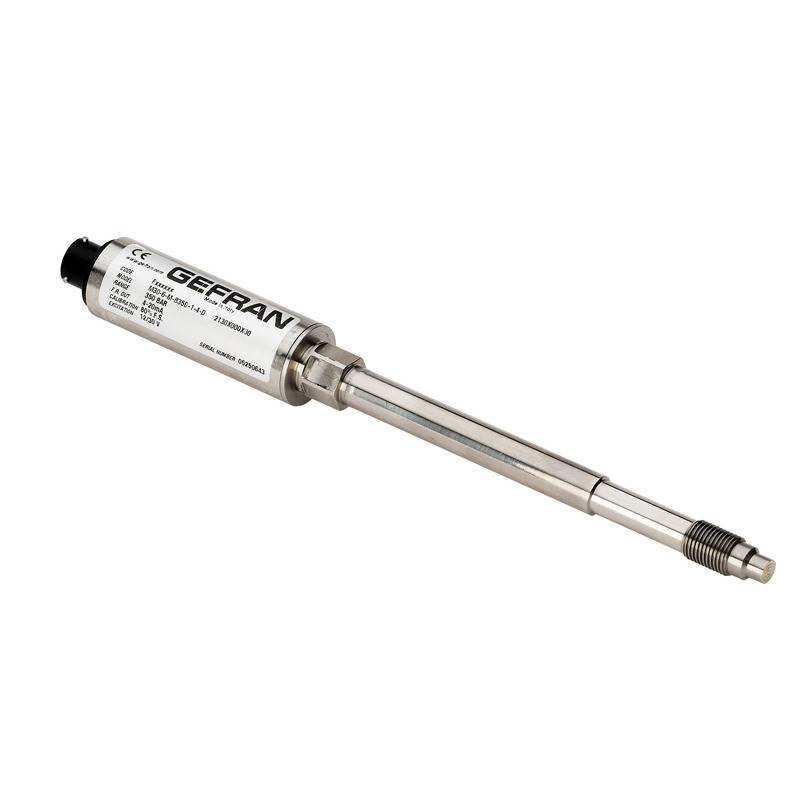

K30-6-M-B07C-1-4-0-S 2130X000X00

K30-6-M-B07C-1-4-0-S 2130X000X00

GEFRAN
Code fabriquant : F040057
Code AUDIN : A0395924
Disponible sous 35 jours
Capteur de pression Melt 0 .. 700 bar, 3.33 mV/V, 6P, 1/2-20UNF
0g
-+
Ajouter au Panier

Documentation technique
Transducteur de pression de Melt avec remplissage à NaK
• Signal de sortie: 3.33 mV/V
• Configuration: Tige rigide
• Connecteur: 6 broches
• Classe de précision: 0.5% FSO
• Plage de mesure: 700 bars
• Filetage: 1/2 - 20 UNF
• Longueur de tige rigide: 153 mm (6”)
• Longueur de tige flexible: -
• Membrane à contact: 15-5 PH (400°C max)
• Série: M3
______________________________________

Généralités sur la série K3 de Gefran :

Transmetteurs de pression de melt avec remplissage NaK (Sortie mV/V)- K3

Les capteurs de Melt Gefran de la série K3 sont des transmetteurs de pression conçus pour être utilisés en présence de températures élevées.
Leur caractéristique principale réside dans la capacité à lire la pression du milieu jusqu’à une température de 538°C (1000°F).
Le principe de construction se fonde sur la transmission hydraulique de la pression; le transfert de la contrainte mécanique s’effectue par l’intermédiaire d’un liquide de transmission incompressible (NaK) (Sodium Potassium).
La technologie extensométrique permet de convertir lagrandeur physique de pression en signal électrique.

• Gammes de pression de : 0-35 à 0-1000 bar / 0-500 à 0-15000 psi
• Précision : <±0.25% P.E. (H); <±0.5% P.E. (M)
• Système à transmission hydraulique garantissant la stabilité en température (NaK).
Liquide conforme à la Directive RoHS.
Le NaK est considéré comme une substance sûre (GRAS)
• Quantité de (NaK) contenue par modèle : série K30 (30mm³) [0.00183 in³], série K31-K32-K33 (40mm³) [0.00244 in³]
• Filetage standard 1/2-20UNF, M18x1.5; autres versions disponibles sur demand
• Membrane en Inconel 718 avec revêtement GTP+ pour des températures jusqu’à 538°C (1000°F)
• Membrane en 15-5 PH avec revêtement GTP+ pour des températures jusqu’à 400°C (750°F)
• Membrane en HastelloyC276 pour des températures jusqu’à 300°C (570°F)
• 17-7 PH membrane corruguée avec revêtement GTP+ pour pression inférieure à 100 bar-1 500psi jusqu’à 400°C (750°F)
• Material Tige: 17-4 PH
