KE1-6-M-B05C-1-4-D-I 2130X000X00

KE1-6-M-B05C-1-4-D-I 2130X000X00

GEFRAN
Code fabriquant : F057188
Code AUDIN : A0474760
Disponible sous 10 jours

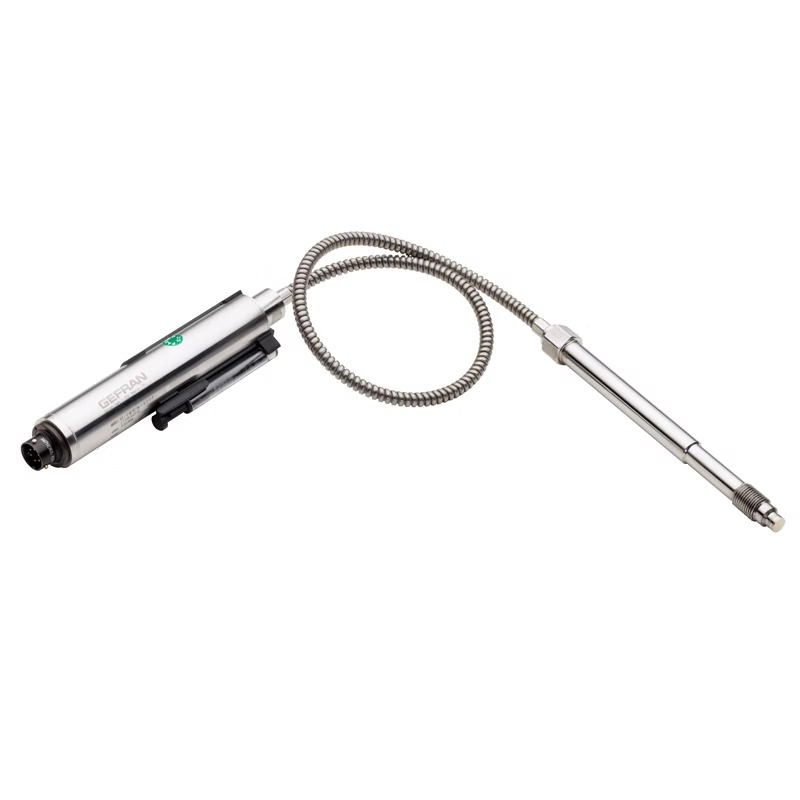

Capteur de pression Melt 0 .. 500 bar, 4-20mA, 6P, 1/2-20UNF
0g
-+
Ajouter au Panier

Documentation technique
Transducteur de pression de Melt avec remplissage à NaK
• Signal de sortie: 4...20 mA
• Configuration: Tige rigide + flexible
• Connecteur: 6 pôles
• Classe de précision: 0.5% P.E.
• Gamme de mesure: 500 bar
• Filetage: 1/2 - 20 UNF
• Longueur de tige rigide: 153 mm (6”)
• Longueur de tige flexible: 457 mm (18”)
• Membrane à contact: INCONEL 718 (538°C*)
• Auto-zéro: Magnétique
• Indice de protection: IP65
• Série: KE
______________________________________

Généralités sur la série KE de Gefran :

Transmetteurs de pression de melt avec remplissage NaK (Sortie 4...20mA) - KE

Les capteurs de Melt Gefran de la série KE sont des transmetteurs de pression conçus pour être utilisés en présence de températures élevées.
Leur caractéristique principale réside dans la capacité à lire la pression du milieu jusqu’à une température de 538°C (1000°F).
Le principe de construction se fonde sur la transmission hydraulique de la pression; le transfert de la contrainte mécanique s’effectue par l’intermédiaire d’un liquide de transmission incompressible (NaK) (Sodium Potassium).
La technologie extensométrique permet de convertir la grandeur physique de pression en signal électrique.

• Gammes de pression de : 0-35 à 0-1000 bar / 0-500 à 0-15000 psi
• Précision : < ±0.25% P.E. (H); < ±0.5% P.E. (M)
• Système à transmission hydraulique garantissant la stabilité en température (NaK). Liquide conforme à la Directive RoHS. Le NaK est considéré comme une substance sûre (GRAS).
• Quantité de (NaK) contenue par modèle: série KE0 (30mm³) [0.00183 in³], KE1, KE2, KE3 (40mm³) [0.00244 in³]
• Filetage standard 1/2-20UNF, M18x1.5; autres versions disponibles sur demande
• Fonction Autozéro on board / option externe
• Autocompensation dérive de tige (version SP)
• Membrane en Inconel 718 avec revêtement GTP+ pour des températures jusqu’à 538°C (1000°F)
• Membrane en 15-5 PH avec revêtement GTP+ pour des températures jusqu’à 400°C (750°F)
• Membrane en HastelloyC276 pour des températures jusqu’à 300°C (570°F)
• 17-7 PH membrane corruguée avec revêtement GTP+ pour pression inférieure à 100bar-1500psi jusqu’à 400°C (750°F)
• Material Tige: 17-4 PH
