KN2-6-M-B07C-1-4-D-I 2130X000X00

Name: KN2-6-M-B07C-1-4-D-I 2130X000X00
Brand: GEFRAN
SKU: A0284499
Availability: PreOrder

GEFRAN

Code fabriquant : F033440

Code AUDIN : A0284499

Disponible sous 30 jours

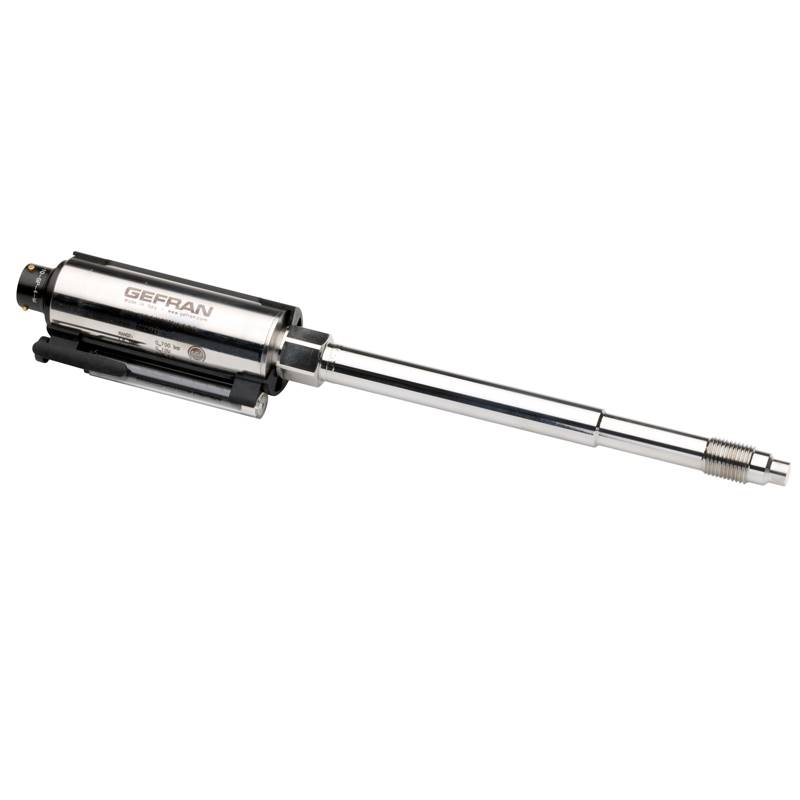

Capteur de pression Melt 0 .. 700 bar, 0-10Vdc, 6P, 1/2-20UNF

Ajouter au Panier

Documentation technique

Transmetteur de pression de melt avec remplissage à NaK
• Signal de sortie: 0-10Vdc
• Configuration: Avec thermocouple
• Connecteur: 6 pôles
• Classe de précision: 0.5% P.E.
• Gamme de mesure: 700 bars
• Filetage: 1/2 - 20 UNF
• Longueur de tige rigide: 153 mm
• Longueur de tige flexible: 457 mm
• Membrane à contact: INCONEL 718 (max. 538°C)
• Autozéro: Magnétique
______________________________________

Généralités sur la série KN de Gefran :

Transmetteurs de pression de melt avec remplissage NaK (Sortie de tension) - KN

Les capteurs de Melt Gefran de la série KN sont des transmetteurs de pression conçus pour être utilisés en présence de températures élevées.
Leur caractéristique principale réside dans la capacité à lire la pression du milieu jusqu’à une température de 538°C (1000°F).
Le principe de construction se fonde sur la transmission hydraulique de la pression; le transfert de la contrainte mécanique s’effectue par l’intermédiaire d’un liquide de transmission incompressible (NaK) (Sodium Potassium).
La technologie extensométrique permet de convertir la grandeur physique de pression en signal électrique.
Tous les signaux d’offset présents en l’absence de pression peuvent être éliminés à l’aide de la fonction Autozéro

• Gammes de pression de : 0-35 à 0-1000 bar / 0-500 à 0-150000 psi
• Précision : < ±0.25% P.E. (H); < ±0.5% P.E. (M)
• Système à transmission hydraulique garantissant la stabilité en température (NaK). Liquide conforme à la Directive RoHS. Le NaK est considéré comme une substance sûre (GRAS).
• Quantité de (NaK) contenue par modèle: série KN0 (30mm3) [0.00183 in3], KN1, KN2, KN3 (40mm3) [0.00244 in3]
• Filetage standard 1/2-20UNF, M18x1.5; autres versions disponibles sur demande
• Fonction Autozéro on board / option externe
• Autocompensation dérive de tige (version SP)
• Membrane en Inconel 718 avec revêtement GTP pour des températures jusqu’à 538°C (1000°F)
• Membrane en 15-5 PH avec revêtement GTP pour des températures jusqu’à 400°C (750°F)
• Membrane en HastelloyC276 pour des températures jusqu’à 300°C (570°F)
• 17-7 PH membrane corruguée avec revêtement GTP pour pression inférieure 100 bar-1500 psi
• Material Tige 17-4 PH
