NG 2D1D311A-F30K110

Name: NG 2D1D311A-F30K110
Brand: PIZZATO
SKU: A0568209
Availability: PreOrder

PIZZATO

Code fabriquant : NG 2D1D311A-F30K110

Code AUDIN : A0568209

Disponible sous 20 jours

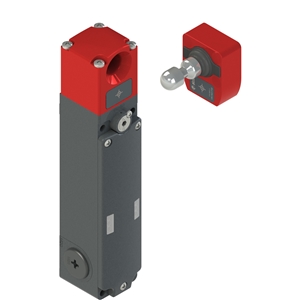

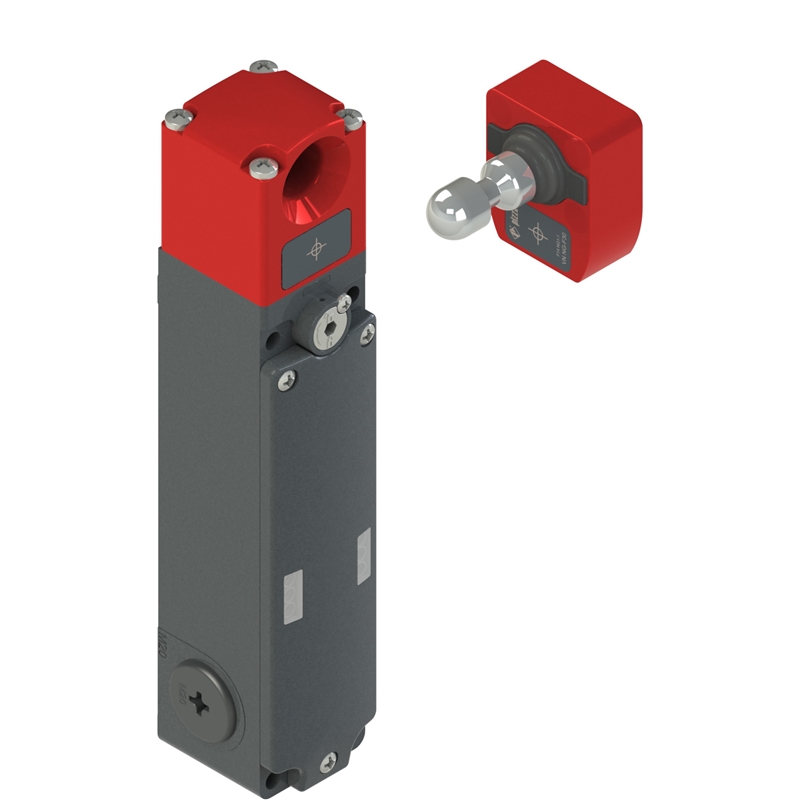

Interrupteur de sécurité avec verrouillage

Interrupteur de sécurité RFID avec verrouillage; Boîtier: Boîtier métallique, trois entrées câbles filetées M20x1,5; Principe de fonctionnement: actionneur verrouillé à électroaimant désexcité; Entrées et sorties: - 2 entrées de sécurité IS1, IS2 - 2 sorties de sécurité OS1, OS2 - 1 sortie de signalisation « protection fermée » O3 - 1 sortie de signalisation « protection verrouillée » O4 - 1 entrée d'activation électroaimant I4; Activation sorties OS: sorties de sécurité OS actives avec protection verrouillée; Configurations des couvercles: couvercle standard; Actionneur: actionneur de niveau de codification élevé VN NG-F30 (inclus); Force d'extraction pour l'actionneur: force d'extraction pour l'actionneur de 30N; Connecteurs pré-installés: Connecteur M12 à 12 broches; Longueur du bouton de déverrouillage: Pour une épaisseur de paroi de 15 mm max; Degré de protection: IP65 selon EN 60529; Température ambiante: -20°C ... +50°C; Série: NG

Ajouter au Panier

Documentation technique

Interrupteur de sécurité RFID avec verrouillage
• Boîtier: Boîtier métallique, trois entrées câbles filetées M20x1,5
• Principe de fonctionnement: actionneur verrouillé à électroaimant désexcité
• Entrées et sorties:
- 2 entrées de sécurité IS1, IS2
- 2 sorties de sécurité OS1, OS2
- 1 sortie de signalisation « protection fermée » O3
- 1 sortie de signalisation « protection verrouillée » O4
- 1 entrée d'activation électroaimant I4
• Activation sorties OS: sorties de sécurité OS actives avec protection verrouillée
• Configurations des couvercles: couvercle standard
• Actionneur: actionneur de niveau de codification élevé VN NG-F30 (inclus)
• Force d'extraction pour l'actionneur: force d'extraction pour l'actionneur de 30N
• Connecteurs pré-installés: Connecteur M12 à 12 broches
• Longueur du bouton de déverrouillage: Pour une épaisseur de paroi de 15 mm max
• Degré de protection: IP65 selon EN 60529
• Température ambiante: -20°C ... +50°C
• Série: NG
______________________________________

Généralités sur la série NS de Pizzato :

Interrupteurs de sécurité RFID avec verrouillage - NS

Ces interrupteurs sont utilisés généralement sur les machines où la condition de danger perdure pendant un certain temps, même après avoir appuyé sur la commande d'arrêt de la machine, par exemple, en raison de l'inertie des pièces mécaniques telles que les poulies, les disques de scie, etc. Ils peuvent également être utilisés lorsque il faut avoir un contrôle complet des protections de la machine, de manière à permettre l'ouverture de certaines protections uniquement dans certaines conditions.
Les versions en modes 1 et 3 (sorties de sécurité actives quand la protection est fermée et bloquée) sont des dispositifs d'interverrouillage avec verrouillage selon EN ISO 14119. Le produit est marqué comme tel sur le côté.
Fabriqués avec une technologie électronique redondante, les interrupteurs de la série NS permettent d'obtenir des circuits du plus haut niveau de sécurité PL e et SIL 3 par l'installation d'un seul dispositif sur la protection.
L'une des principales caractéristiques des interrupteurs de la série NS est la possibilité de connecter plu-
sieurs interrupteurs en série, jusqu'à un maximum de 32 dispositifs.

Les interrupteurs de la série NS sont également disponibles en version à boîtier allongé, ce qui permet de monter 1 à 4 dispositifs de commande avec leurs blocs de contact respectifs sur le même boîtier que le dispositif de sécurité.
Cette version dispose de toutes les caractéristiques de modularité et d'orientation des interrupteurs NS.

• Actionnement sans contact avec utilisation de la technologie RFID
• Actionneur codifié avec code numérique
• SIL 3 et PL e, même avec jusqu'à 32 dispositifs en série
• Force de retenue maximale de l'actionneur 2100 N
• SIL 3 et PL e avec un seul dispositif
• Degré de protection jusqu'à IP67 et IP69K
• 6 LED de signalisation
