NG 2D1E411C-F31

Name: NG 2D1E411C-F31
Brand: PIZZATO
SKU: A0242550
Availability: PreOrder

PIZZATO

Code fabriquant : NG 2D1E411C-F31

Code AUDIN : A0242550

Disponible sous 10 jours

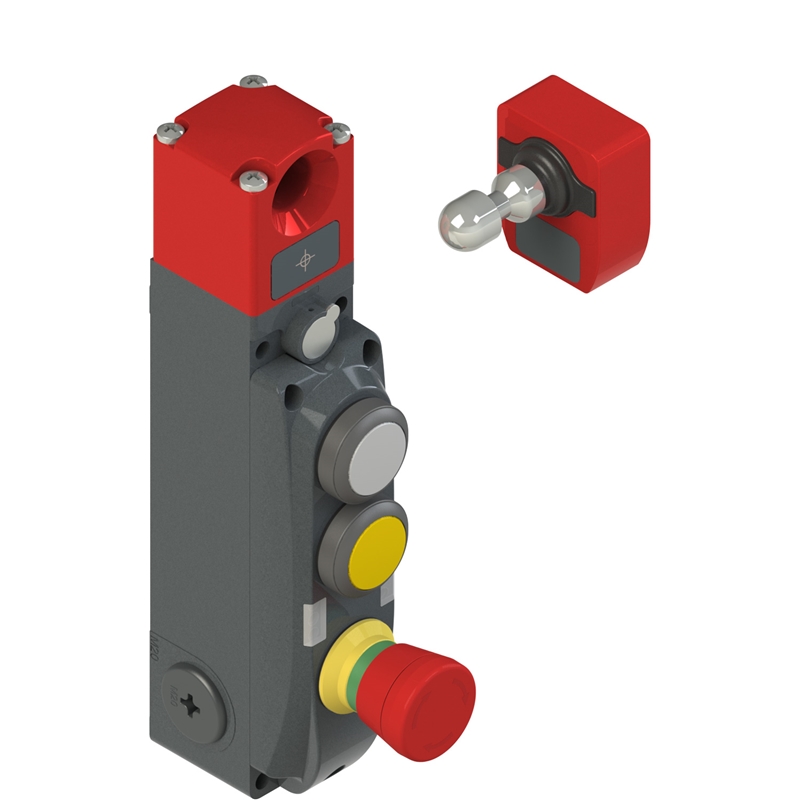

Interrupteur de sécurité avec verrouillage et dispositifs de commande

Interrupteur de sécurité RFID avec verrouillage avec dispositifs de commande intégrés, avec actionneur; Boîtier: Boîtier métallique, trois entrées câbles filetées M20x1,5.; Tête: Tête orientable; Principe de fonctionnement: - Principe E, actionneur verrouillé avec électroaimant excité; Entrées et sorties:- 2 entrées de sécurité IS1-IS2,- 2 sorties de sécurité OS1-OS2,- 1 sortie de signalisation « actionneur inséré » O3,- 1 sortie de signalisation « actionneur verrouillé » O4,- entrées d'activation électroaimant I4 ou IE1-IE2,- 1 entrée de programmation actionneur / réarmement I3; Activation sorties de sécurité OS:- Mode 1: sorties de sécurité actives avec l'actionneur inséré et verrouillé; Configuration de couvercle: 3 dispositifs- Couvercle, position 1: 1 bouton blanc 1NO+1NC- Couvercle, position 2: 1 bouton jaune 1NO+1NC- Couvercle, position 3: 1 bouton d’arrêt d’urgence rouge, déblocage par rotation, 2NC; Actionneur: Avec actionneur avec haut niveau d’encodage VN NG-F31; Degré de protection: IP65 selon EN 60529; Température ambiante: -20°C ... +50°C; Série: NG

1613g

Ajouter au Panier

Documentation technique

Interrupteur de sécurité RFID avec verrouillage avec dispositifs de commande intégrés, avec actionneur
• Boîtier: Boîtier métallique, trois entrées câbles filetées M20x1,5.
• Tête: Tête orientable
• Principe de fonctionnement:
- Principe E, actionneur verrouillé avec électroaimant excité
• Entrées et sorties:
- 2 entrées de sécurité IS1-IS2,
- 2 sorties de sécurité OS1-OS2,
- 1 sortie de signalisation « actionneur inséré » O3,
- 1 sortie de signalisation « actionneur verrouillé » O4,
- entrées d'activation électroaimant I4 ou IE1-IE2,
- 1 entrée de programmation actionneur / réarmement I3
• Activation sorties de sécurité OS:
- Mode 1 : sorties de sécurité actives avec l'actionneur inséré et verrouillé
• Configuration de couvercle: 3 dispositifs
- Couvercle, position 1: 1 bouton blanc 1NO+1NC
- Couvercle, position 2: 1 bouton jaune 1NO+1NC
- Couvercle, position 3: 1 bouton d’arrêt d’urgence rouge, déblocage par rotation, 2NC
• Actionneur: Avec actionneur avec haut niveau d’encodage VN NG-F31
• Degré de protection: IP65 selon EN 60529
• Température ambiante: -20°C ... +50°C
• Série: NG
______________________________________

Généralités sur la série NG de Pizzato :

Interrupteurs de sécurité avec verrouillage et technologie RFID NG

Ces interrupteurs s’appliquent typiquement sur des machines pour lesquelles la condition de danger se prolonge pendant un certain moment même après avoir actionné la commande d’arrêt de la machine, par exemple à cause de l’inertie de pièces mécaniques telles que les poulies, les disques de scie, etc. ou par la présence de pièces à haute température ou sous pression. Ils peuvent aussi être utilisés quand on veut avoir un contrôle des protections de la machine de manière à permettre l’ouverture de certains protecteurs seulement dans des conditions déterminées.
Les versions en modes 1 et 3 (sorties de sécurité actives quand la protection est fermée et bloquée) sont des dispositifs d'interverrouillage avec verrouillage selon EN ISO 14119. Le produit est marqué comme tel sur le côté.

• Actionnement sans contact avec utilisation de la technologie RFID
• Actionneur codifié avec code numérique
• Force de retenue de l'actionneur 9750 N
• SIL 3 et PL e avec un seul dispositif
• Boîtier métallique, trois entrées câbles M20
• Degré de protection jusqu'à IP67 et IP69K
• PL e, même avec jusqu'à 32 dispositifs en série
• LED de signalisation
