NG 2D6D411F-F31K602LP60

Name: NG 2D6D411F-F31K602LP60
Brand: PIZZATO
SKU: A0472753
Availability: PreOrder

PIZZATO

Code fabriquant : NG 2D6D411F-F31K602LP60

Code AUDIN : A0472753

Disponible sous 10 jours

Int.de séc. RFID avec verrouillage action. (F31), M23 19P

Ajouter au Panier

Documentation technique

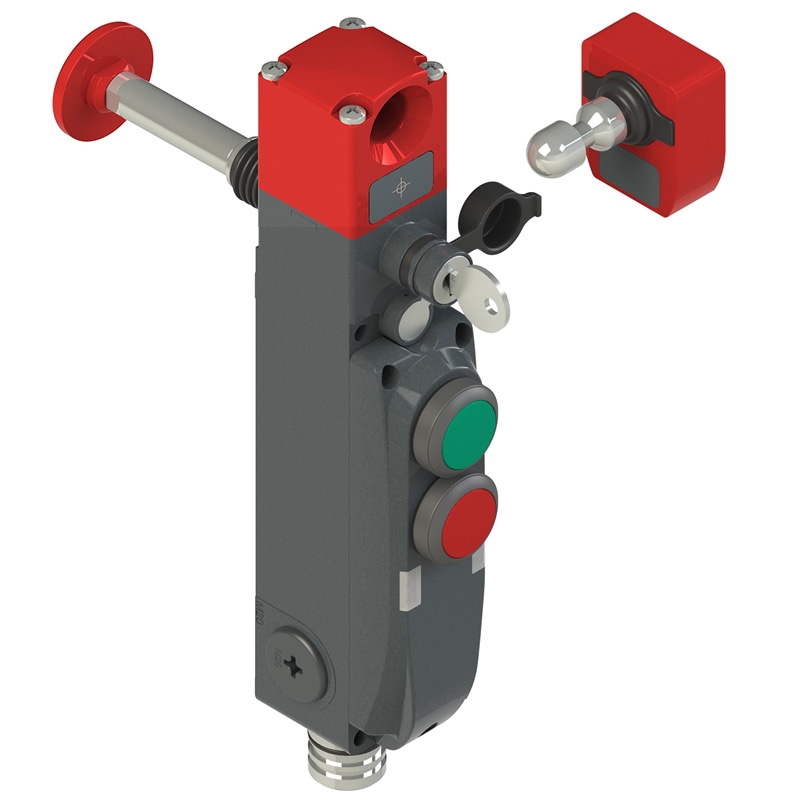

Interrupteur de sécurité avec verrouillage et technologie RFID, avec actionneur
• Boîtier: Boîtier métallique, trois entrées câbles filetées M20x1,5.
• Tête: Tête orientable avec dispositif de déverrouillage à serrure et bouton antipanique
• Principe de fonctionnement: Principe D, actionneur verrouillé avec électroaimant désexcité
• Entrées et sorties:
- 2 entrées sécurisées pour raccordement en série,
- 1 entrée de programmation,
- 1 entrée d’activation du électroaimant,
- 2 sorties sécurisées OSSD PNP,
- 1 sortie de signalisation "protection fermée",
- 1 sortie de signalisation "protection verrouillée"
• Activation sorties de sécurité OS:
- Mode 1 : sorties de sécurité actives avec l'actionneur inséré et verrouillé
• Configuration de couvercle: 2 dispositifs
- Couvercle, position 1: 1 bouton vert 1NO+1NC
- Couvercle, position 2: 1 bouton rouge 1NO+1NC
• Actionneur: Avec actionneur avec haut niveau d’encodage VN NG-F31
• Longueur du bouton de déverrouillage: Pour une épaisseur de paroi de 60 mm max.
• Raccordement: Connecteur M23 métallique à 19 pôles en bas, configuration 2 (sens horaire)
• Degré de protection: IP65 selon EN 60529
• Température ambiante: -20°C ... +50°C
• Série: NG
______________________________________

Généralités sur la série NG de Pizzato :

Interrupteurs de sécurité avec verrouillage et technologie RFID

Ces interrupteurs s’appliquent typiquement sur des machines pour lesquelles la condition de danger se prolonge pendant un certain moment même après avoir actionné la commande d’arrêt de la machine, par exemple à cause de l’inertie de pièces mécaniques telles que les poulies, les disques de scie, etc. ou par la présence de pièces à haute température ou sous pression. Ils peuvent aussi être utilisés quand on veut avoir un contrôle des
protections de la machine de manière à permettre l’ouverture de certains protecteurs seulement dans des conditions déterminées.
Les versions en modes 1 et 3 (sorties de sécurité actives quand la protection est fermée et bloquée) sont des dispositifs d'interverrouillage avec verrouillage selon EN ISO 14119. Le produit est marqué comme tel sur le côté.

• Actionnement sans contact avec utilisation de la technologie RFID
• Actionneur codifié avec code numérique
• Force de retenue de l'actionneur 9750 N
• SIL 3 et PL e avec un seul dispositif
• Boîtier métallique, trois entrées câbles M20
• Degré de protection jusqu'à IP67 et IP69K
• PL e, même avec jusqu'à 32 dispositifs en série
• LED de signalisation
