PC4-C141100000000

Name: PC4-C141100000000
Brand: SICK
SKU: A0506946
Availability: PreOrder

SICK

Code fabriquant : 2139638

Code AUDIN : A0506946

Disponible sous 5 jours

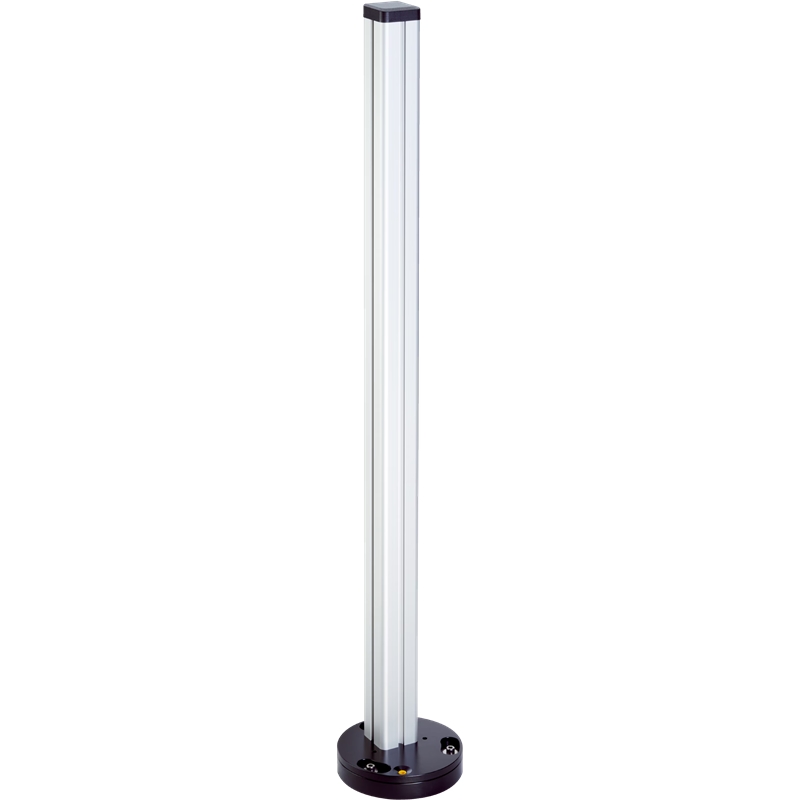

Colonne de montage compacte

Colonne compacte PC4 pour le montage de variantes adaptées des gammes de produits deTec et deTem.; Hauteur de colonne: 1.410,5 mm; Section profil de la colonne: 68 mm x 68 mm; Diamètre de plaque de fond: 195 mm; Type de fixation: Ancrage mécanique au sol; Convient à toutes les variantes d’appareils: - Barrage immatériel de sécurité deTec: Hauteur du champ de protection max. 1.200 mm, - Barrière immatérielle de sécurité multifaisceaux deTem: Quelconque; Matériau: Aluminium; Contenu de la livraison: - Colonne de montage PC4 avec plaque d’alignement prémontée et capuchon amovible, - Plaque de fond avec niveau à bulle, molette d’alignement fin et vis sans tête, - Vis M8 et rondelles pour fixer la plaque d’alignement sur la plaque de fond, - Notice d’instruction à télécharger; Température de stockage: –30 °C ... +70 °C

Ajouter au Panier

Documentation technique

Colonne compacte PC4 pour le montage de variantes adaptées des gammes de produits deTec et deTem.

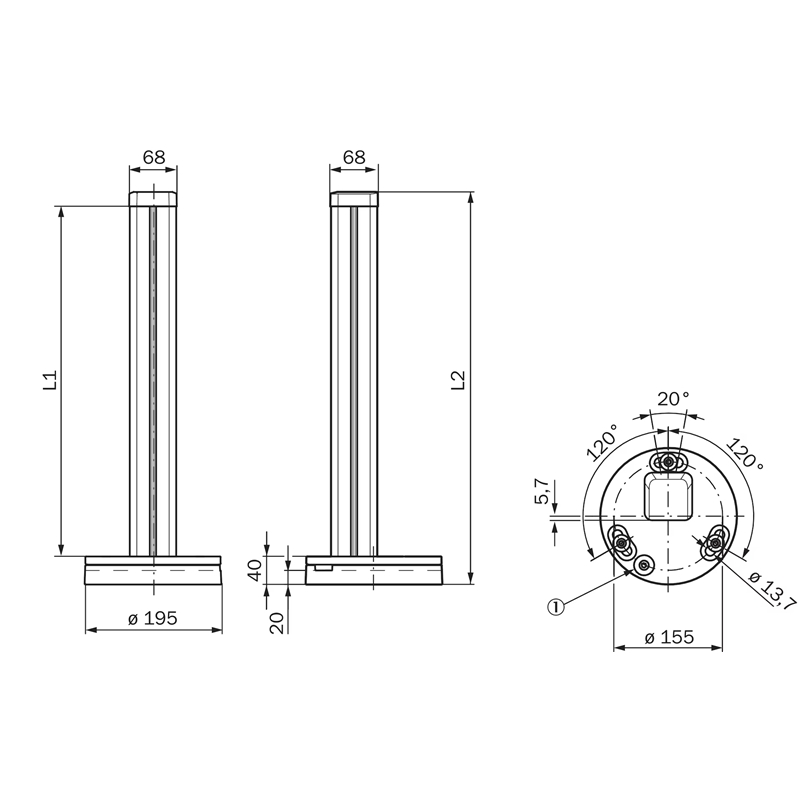

• Hauteur de colonne: 1.410,5 mm
• Section profil de la colonne: 68 mm x 68 mm
• Diamètre de plaque de fond: 195 mm
• Type de fixation: Ancrage mécanique au sol
• Convient à toutes les variantes d’appareils:
- Barrage immatériel de sécurité deTec: Hauteur du champ de protection max. 1.200 mm,
- Barrière immatérielle de sécurité multifaisceaux deTem: Quelconque
• Matériau: Aluminium
• Contenu de la livraison:
- Colonne de montage PC4 avec plaque d’alignement prémontée et capuchon amovible
- Plaque de fond avec niveau à bulle, molette d’alignement fin et vis sans tête
- Vis M8 et rondelles pour fixer la plaque d’alignement sur la plaque de fond
- Notice d’instruction à télécharger
• Température de stockage: –30 °C ... +70 °C
______________________________________

Généralités sur les colonnes de montage pour appareil de Sick :

Colonnes de montage pour appareil

deTec et deTem montés et alignés rapidement et facilement

Les colonnes de montage de SICK sont idéales pour les applications qui nécessitent une robustesse et une installation peu encombrante. Elles permettent d'installer rapidement et facilement les barrages immatériels de sécurité deTec et les barrières immatérielles de sécurité deTem. Les appareils sont automatiquement alignés verticalement et en ligne droite grâce au rail de guidage intégré et aux pinces d'alignement. Les colonnes de montage ont un pied en deux parties, composé d'une plaque de base et d'une plaque d'alignement. Dans le pied se trouvent un niveau à bulle et des vis de mise à niveau, ce qui rend possible l'équilibrage horizontal sur des surfaces inégales. La fonction de micro-alignement de la plaque d'alignement permet un alignement au centimètre près des barrages immatériels de sécurité et des barrières immatérielles de sécurité.

Avantages :
• Temps d'installation court grâce à un alignement rapide et facile
• Possibilités de montage légères et peu encombrantes pour le contrôle d'accès et les applications d'inhibition (muting)
• Alignement automatique vertical et centré sur la colonne de deTec ou deTem

Caractéristiques :
• Le processus d'alignement complet s'effectue au niveau du pied en deux parties de la colonne
• Plaque de sol avec niveau à bulle intégré et vis de nivellement
• Plaque d'alignement avec fonction de micro-alignement
• Colonne en tant que variante de protection ou compacte
• Rail de guidage et pince d'alignement intégrés
