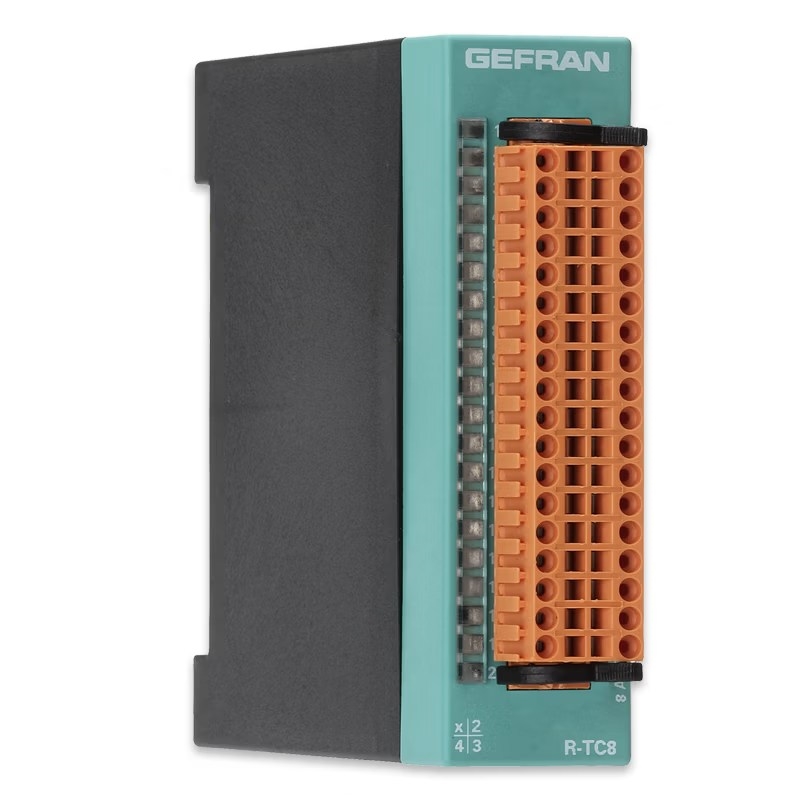

R-TC8 GILOGIK II UL

Name: R-TC8 GILOGIK II UL
Brand: GEFRAN
SKU: A0113057
Availability: PreOrder

GEFRAN

Code fabriquant : F026944

Code AUDIN : A0113057

Disponible sous 10 jours

Module 8 entrées température et 16 sorties logiques

Module 8 entrées température et 16 sorties logiques; 8 entrées optiquement isolées pour thermocouple; 16 sorties numériques optiquement isolées; 1 entrée de fréquence optiquement isolée (1,5 kHz)

Ajouter au Panier

Documentation technique

Module 8 entrées température et 16 sorties logiques
• 8 entrées optiquement isolées pour thermocouple
• 16 sorties numériques optiquement isolées
• 1 entrée de fréquence optiquement isolée (1,5 kHz)

Généralités

Module 8 entrées température et 16 sorties logiques - R-TC8

Le R-TC8 est un module à processeur avec 8 entrées de température configurables par logiciel et opto-isolées ainsi que 16 sorties logiques pour la gestion de la thermorégulation.
Les huit entrées sont configurables pour des thermocouples du type J, K, N, R, S, E L,T, des thermorésistances PT100 à 2, 3 ou 4 fils, en tant qu’entrée en tension 0…50mV ou 0…2V.
Le temps d'acquisition est inférieur à 200 ms pour les 8 voies.
Les températures sont exprimées en dixièmes de degré.
Le module dispose de 16 sorties logiques à 24Vcc opto-isolées du type PNP, avec un courant maximum de 2A par voie, généralement utilisables pour le chauffage et/ou le refroidissement.
Les éventuelles sorties disponibles peuvent être utilisées pour la gestion du cycle machine.
Toutes les sorties sont dotées d'un circuit de recyclage du courant pour les charges inductives ; en outre, elles sont protégées contre les courts-circuits, les surcharges et la surchauffe.
Une entrée logique 24 Vcc de type NPN est également disponible pour la fonction mesure de période du signal appliqué. Fréquence d'entrée maximum : 1,5 kHz.
Le module s'installe sur des R-BUS(x), d'où il reçoit l'alimentation.

• 8 entrées opto-isolées pour thermocouple dont 2 configurables en tant qu’entrée pour thermorésistances PT100
• Thermocouples type J,K,N,R,S,E,L,T
• Thermorésistances PT100, type à 2, 3 ou 4 fils
• 16 sorties logiques 24Vdc ± 25%
• Protection contre l'inversion de polarité, la surcharge et la sur-température
• 1 entrée en fréquence 1,5kHz
• Configuration logicielle des entrées TC
• Diodes de diagnostic des alimentations des sorties et d'alarme
• Connecteur extractible de série
