SH-K2M 2130X000X00

Name: SH-K2M 2130X000X00
Brand: GEFRAN
SKU: A0113068
Availability: PreOrder

GEFRAN

Code fabriquant : F005406

Code AUDIN : A0113068

Disponible sous 10 jours

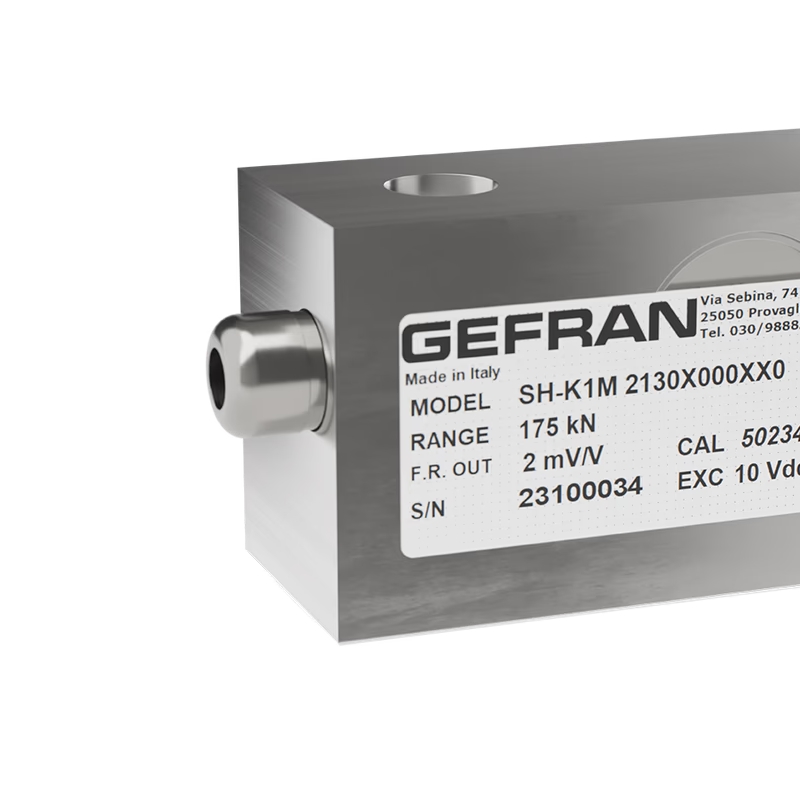

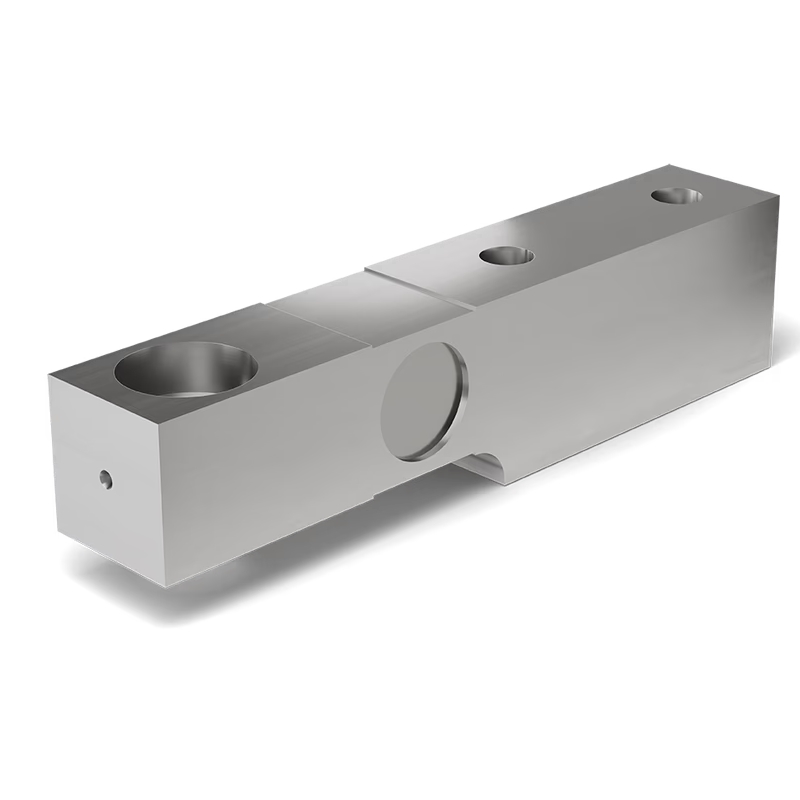

Capteur de poids à profil standard, Cisaillement, 0-2000kg

Ajouter au Panier

Documentation technique

Capteur de poids à profil standard, à cisaillement
• Gamme de mesure: 0-1000 kg
• Classe de précision (OIML IR60): D1
• Nombre de divisions: 1000
• Sensibilité à charge nominale (P.E.): 2mV/V
• Résistance d’entrée nominale: 350 Ohm
• Résistance de sortie nominale: 350 Ohm
• Tension d’alimentation: 10 - 15V
• Charge admissible: 130% Ln
• Charge maximale applicable: 150% Ln
• Charge de rupture: >300% Ln
• Déflexion élastique maximale à Ln: < 0,7 mm
• Raccordement électrique: Câble blindé 4x0,25 / 5 m
• Matériau de l’élément élastique: Acier inoxydable
• Matériau du boîtier: Acier inoxydable
• Degré de protection: IP66 (norme DIN 40050)
• Plage de température compensée: -10...+40°C
• Plage de température admissible: -20...+60°C
• Série: SH
______________________________________

Généralités sur la série SH de Gefran :

Capteurs de force à cisaillement - SH

Les capteurs de force de la série SH utilisent, comme principe de mesure, la déformation générée par l’action de cisaillement dûe à l’application de la charge. Il en résulte un capteur caractérisé par une extrême rigidité, aussi bien par rapport à la charge à mesurer qu’envers les charges latérales ou transversales. Ces dernières n’ont qu’un effet extrêmement limité sur la sensibilité de sortie.
Le haut niveau de précision, l’excellente compensation thermique, le degré de protection font des capteurs SH un élément de grande fiabilité même lors d’utilisations dans des conditions sévères.

• Gammes de mesure: de 500 à 10.000 Kg
• Classe de précision: D1 (norme OIML IR60)
• Réalisation entièrement en acier inox
• Résistant à la corrosion
• Insensible aux charges latérales
• Degré de protection: IP66 (norme DIN 40050)
