TC-K10M-F-S 2130X000X00

Name: TC-K10M-F-S 2130X000X00
Brand: GEFRAN
SKU: A0267815
Availability: PreOrder

GEFRAN

Code fabriquant : F005461

Code AUDIN : A0267815

Disponible sous 10 jours

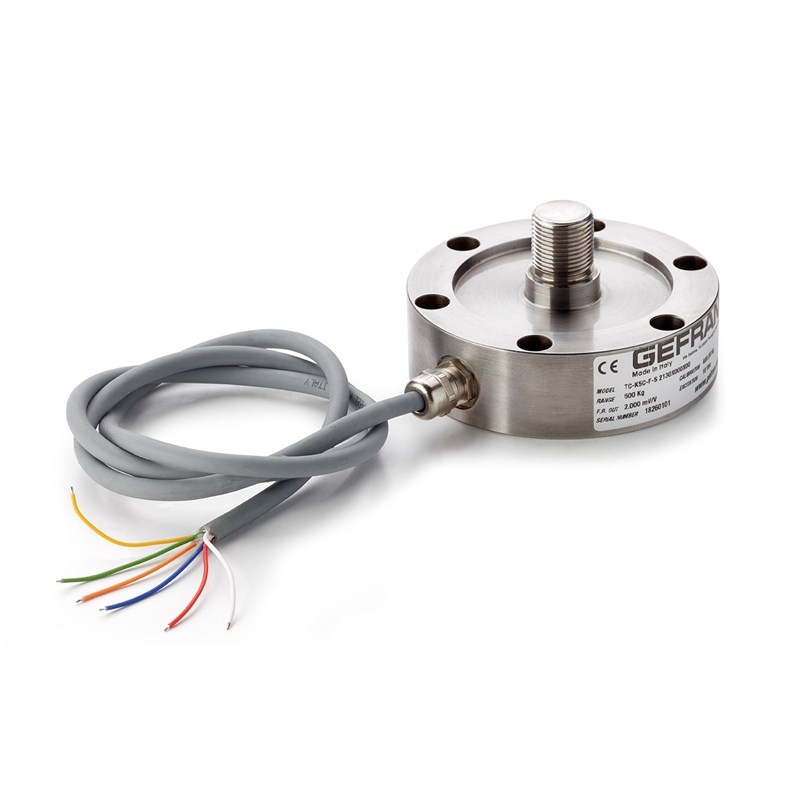

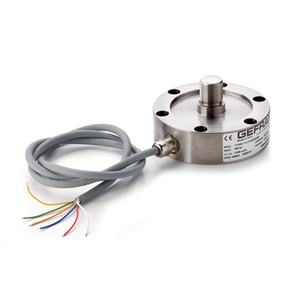

Capteur de poids standard, Traction/Compression, 0-10000kg

Ajouter au Panier

Documentation technique

Capteur de poids standard pour apllications en traction/compression
• Gamme de mesure: 0 - 10000 kg
• Précision: 0,2%
• Sensibilité à charge nominale (P.E.): 2 mV/V
• Résitance d’entrée nominale: 700 Ohm
• Résitance de sortie nominale: 700 Ohm
• Tension d’alimentation: 10-15V
• Charge statique admissible: 130% Ln
• Charge dynamique admissible: 100% Ln
• Charge maximale applicable: 150% Ln
• Charge de rupture: >300% Ln
• Déflexion élastique maximale à Ln: < 0,2 mm
• Connexions électriques: Câble blindé 6x0,25mm², 5m
• Matériau de l’élément élastique: Acier inoxydable
• Degré de protection: IP67 (DIN 40050)
• Série: TC
______________________________________

Généralités sur la série TC de Gefran :

Capteurs de force pour applications en traction/compression - TC

Les capteur de force de la série TC sont des transducteurs extensométriques utilisables pour la mesure de charges statiques ou dynamiques, soit en traction soit en compression, avec une précision élevée (pesage industriel, essais de laboratoire, automatisation...etc.) Les modèles TC sont usinés à partir d’un seul bloc d’acier de maniére à ce que l’élément de réaction primaire, les fixations et le boîtier ne comportent aucune soudure. Cette conception permet d’offrir une taille réduite et un degré de protection élevé. La configuration du pont de mesure, à 8 jauges de contrainte, réduit les erreurs dûes à une application imparfaite de la charge. Les applications typiques de capteurs connectés en parallèle sont: silos, trémies, grandes plateformes de pesage et charges suspendues (par utilisation des accessoires adéquats). La construction , entièrement en acier inoxydable, autorise l’utilisation des capteurs TC dans des environnements agressifs tels qu’on les rencontre dans l’ndustrie chimique ou pétrolière.

• Gamme de mesure: de 100 à 20.000 Kg
• Précision: 0,2%
• IRéalisation entièrement en acier inox
• Résistant à la corrosion
• Signal de calibration généré par le capteur
• Degré de protection: IP67 (norme DIN 40050)
