TH-KN3D 2130X000X00

Name: TH-KN3D 2130X000X00
Brand: GEFRAN
SKU: A0113085
Availability: PreOrder

GEFRAN

Code fabriquant : F005474

Code AUDIN : A0113085

Disponible sous 10 jours

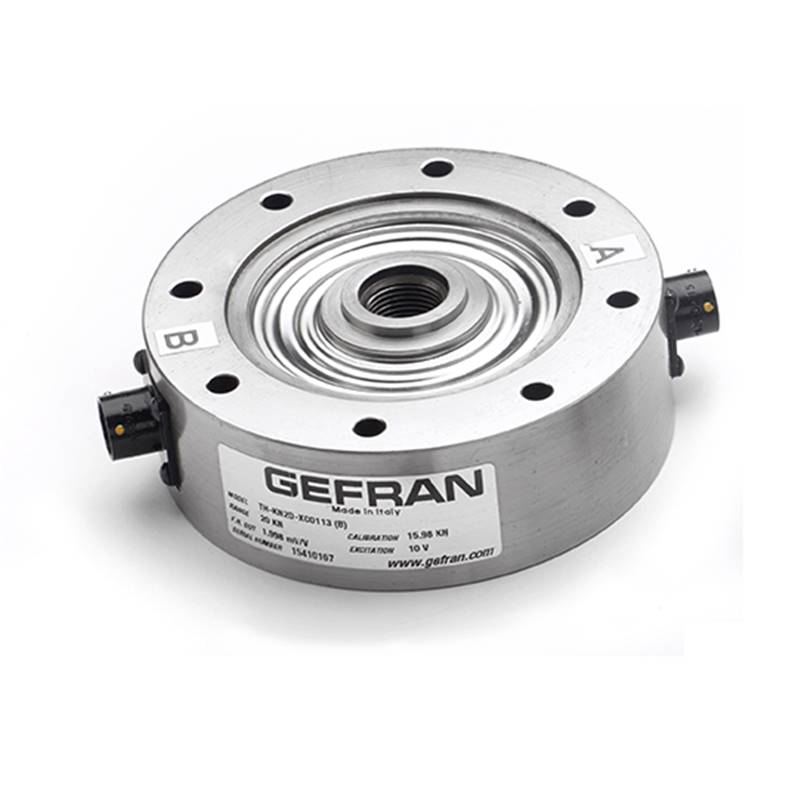

Transducteur de force, Traction/Compression, 0-30kN

Ajouter au Panier

Documentation technique

Transducteur de force pour apllications en traction/compression
• Gamme de mesure: 0 - 30 kN
• Précision: 0,1%
• Sensibilité à charge nominale (P.E.): 2 mV/V
• Résist. nominale du pont de mesure: 700 Ohm
• Tension d’alimentation: 10-18V
• Charge admissible: 130% Ln
• Charge maximale applicable: 150% Ln
• Charge de rupture: >300% Ln
• Charge statique latérale maximale: 100% Ln
• Déflexion élastique maximale à Ln: < 0,1 mm
• Connexions électriques: Connecteur VPT02A10-6PT2
• Matériau de l’élément élastique: Acier inoxydable
• Matériau du boîtier: Acier inoxydable
• Degré de protection: IP65 (DIN 40050)
• Série: TH
______________________________________

Généralités sur la série SH de Gefran :

Capteurs de force pour applications en traction/compression - SH

Les capteurs de force de la série TH sont particulièrement indiqués pour la mesure de forces, en traction ou en compression, dans des domaines industriels nécessitant une grande précision et fiabilité même dans des conditions d’utilisation difficiles. La disposition des 8 éléments extensométriques du pont de mesure, permet d’exploiter la déformation dûe à l’action de cisaillement produite par la force appliquée. Ces caractéristiques font de la série TH des capteurs particulièrement précis, robustes et insensibles aux charges latérales. La structure du capteur est obtenue par usinage d’un seul bloc d’acier inoxydable et ne comporte pas d’éléments soudés ou rapportés. Le circuit électrique est protégé par des membranes profilées en acier inoxydable.

• Gammes de mesure: de 10 à 100 kN
• Précision: 0,1%
• Réalisation entièrement en acier inox
• Résistant à la corrosion
• Signal de calibration généré par le capteur
• Degré de protection: IP65 (norme DIN 40050)
