WTM4SP-22161120A00

Name: WTM4SP-22161120A00
Brand: SICK
SKU: A0497915
Availability: OutOfStock

SICK

Code fabriquant : 1161319

Code AUDIN : A0497915

Cellule Multimode PNP/NPN P=250mm LR IO-Link LO/DO / M08 4P

Ajouter au Panier

Documentation technique

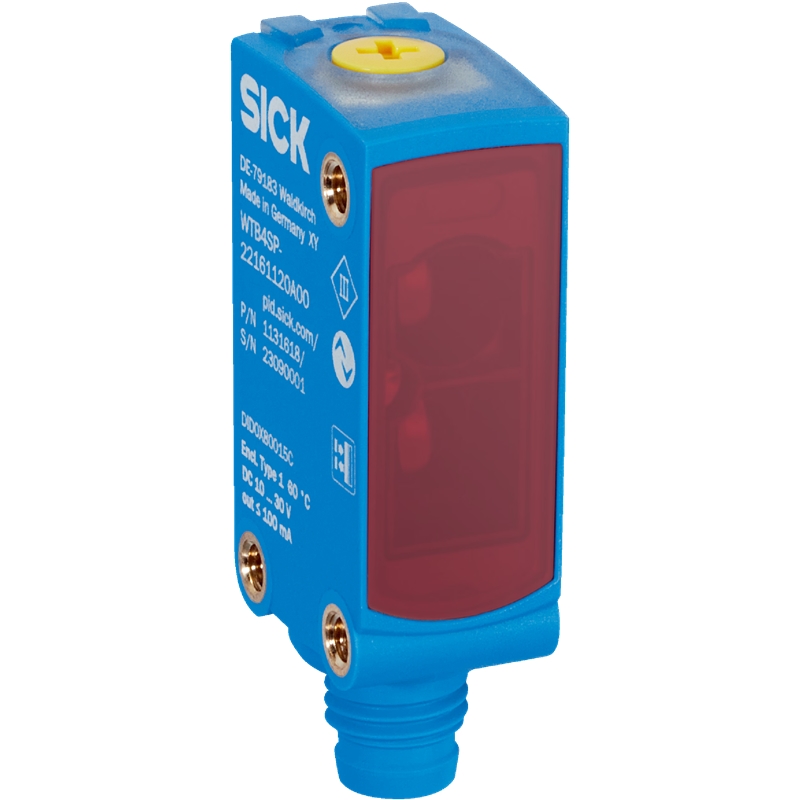

Capteur photoélectrique
• Format: Parallélépipédique
• Principe du capteur: Détecteur à réflexion directe
• Principe de détection: Élimination d'arrière-plan, élimination de premier plan, MultiMode
• Distance de commutation max.:
- 10 mm ... 250 mm (Mode 1, 3, 4, 5)
- 10 mm ... 250 mm (Mode 2)
- 10 mm ... 500 mm (Mode 1 et 6 combinés)
• Réglage: BluePilot: pour le réglage de la distance de commutation plus sélection du mode
• Source d'émission: LED PinPoint, Lumière rouge visible
• Taille du spot lumineux (distance): 4 mm (150 mm)
• Sortie de commutation: Push-pull : PNP/NPN
• Mode de commutation: Commutation claire/sombre
• Temps de réponse: 500 µs (Mode 1, 2, 3), 350 µs (Mode 4, 5), 5 ms (Mode 1 et 6 combinés)
• Fréquence de commutation: 1.000 Hz, 500 Hz, 30 Hz (Mode 1, 2, 3, Mode 4, 5, Mode 1 et 6 combinés)
• Interface de communication: IO-Link V1.1 (COM2 (38,4 kBaud)

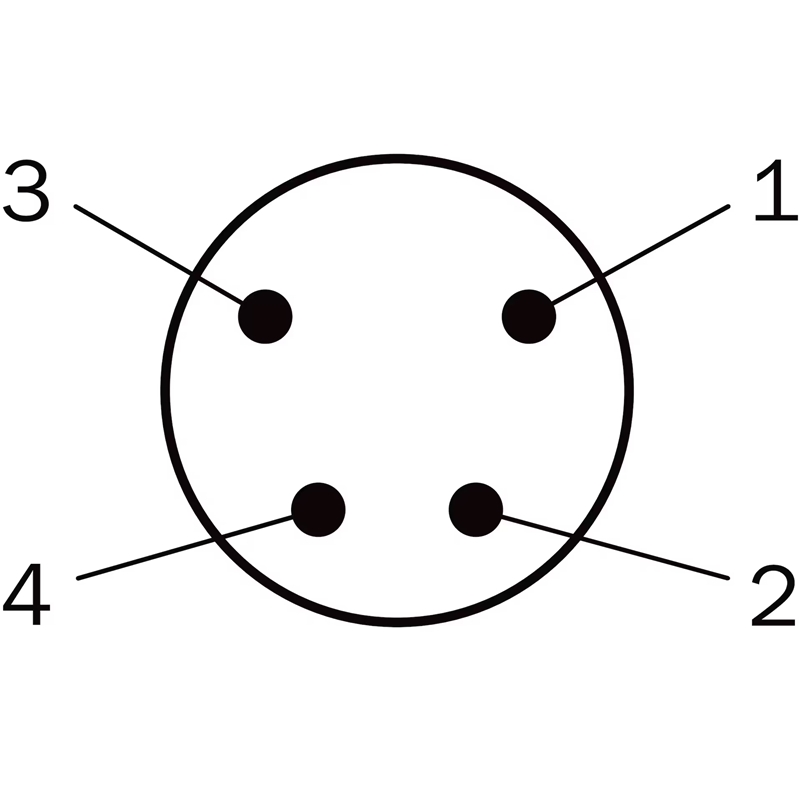

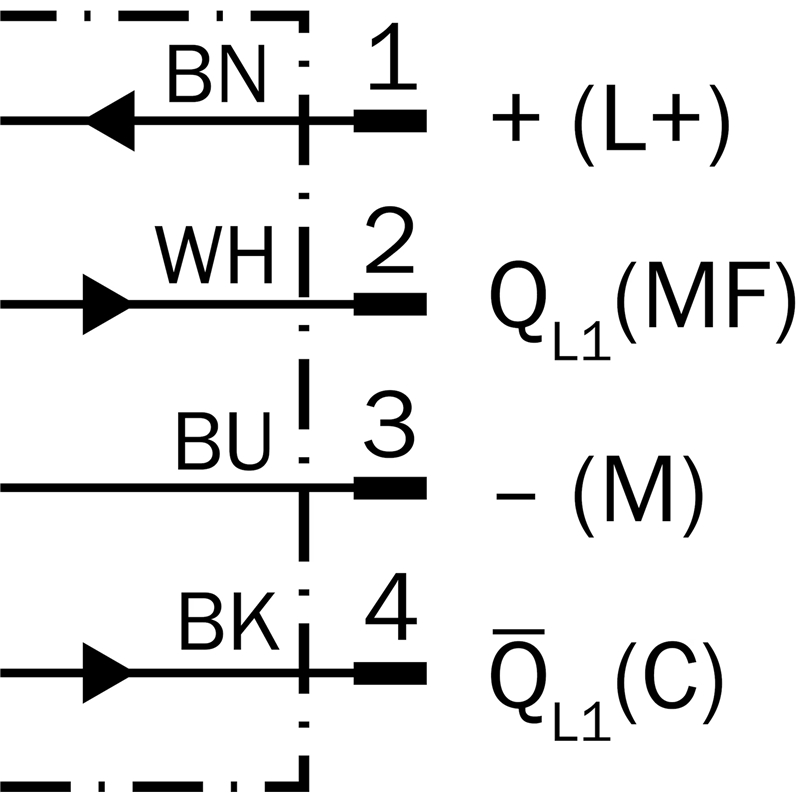

• Raccordement: Connecteur mâle M8, 4 pôles
• Tension d'alimentation Ub: 10-30Vdc

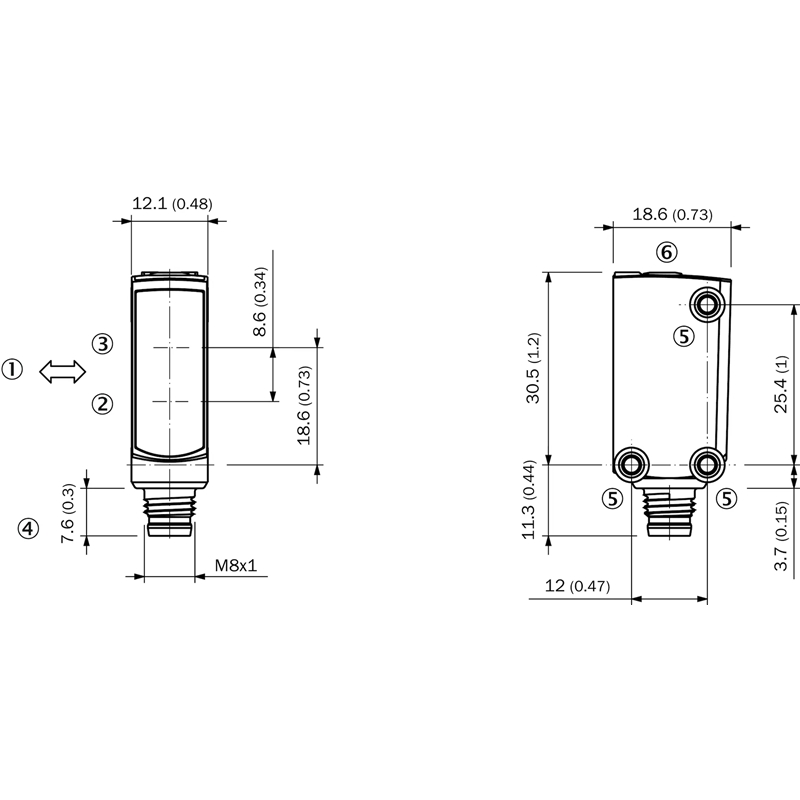

• Dimensions (l x H x P): 12,1 mm x 41,9 mm x 18,6 mm
• Matériau du boîtier: Plastique, VISTAL®
• Matériau de l'optique: Plastique, PMMA
• Indice de protection: IP66, IP67 (EN 60529)
• Température de fonctionnement: –40 °C ... +60 °C
• Désignation Smart Task: Logique de base
• Série: W4

• Applications spéciales: Détection d'objets brillants, inégaux, Détection d’objets à faible réémission et inclinés
______________________________________

Généralités sur la série W4 de Sick :

Capteurs photoélectriques W4
Miniature performants pour l’automatisation

Les capteurs photoélectriques miniature W4 sont la solution idéale pour l’automatisation intelligente de processus industriels. Les puissants capteurs en boîtier miniature détectent avec fiabilité des objets brillants, plats, inégaux, perforés et transparents, tout en saisissant une multitude de paramètres tels que les coefficients de réflexion diffuse et les valeurs de distance. Grâce au choix de différentes formes, matériaux de boîtier et source de lumière, les capteurs conviennent à de nombreuses applications et à presque toutes les situations de montage. Le profil est complété par un concept d'utilisation intuitif et des fonctions de diagnostic intelligentes.

• Performance intelligente du capteur dans presque toutes les applications
• Les boîtiers sont disponibles dans les formes « Slim » ou « Flat »
• Au choix avec boîtier VISTAL™ ou en inox
• Source de lumière : lumière laser rouge, LED infrarouge ou PinPoint
• Smart Sensors avec fonctions de surveillance et de diagnostic innovantes
• Concept d'utilisation intuitif
