ZSB090489

Name: ZSB090489
Brand: EUCHNER
SKU: A0273350
Availability: PreOrder

EUCHNER

Code fabriquant : 090489

Code AUDIN : A0273350

Disponible sous 10 jours

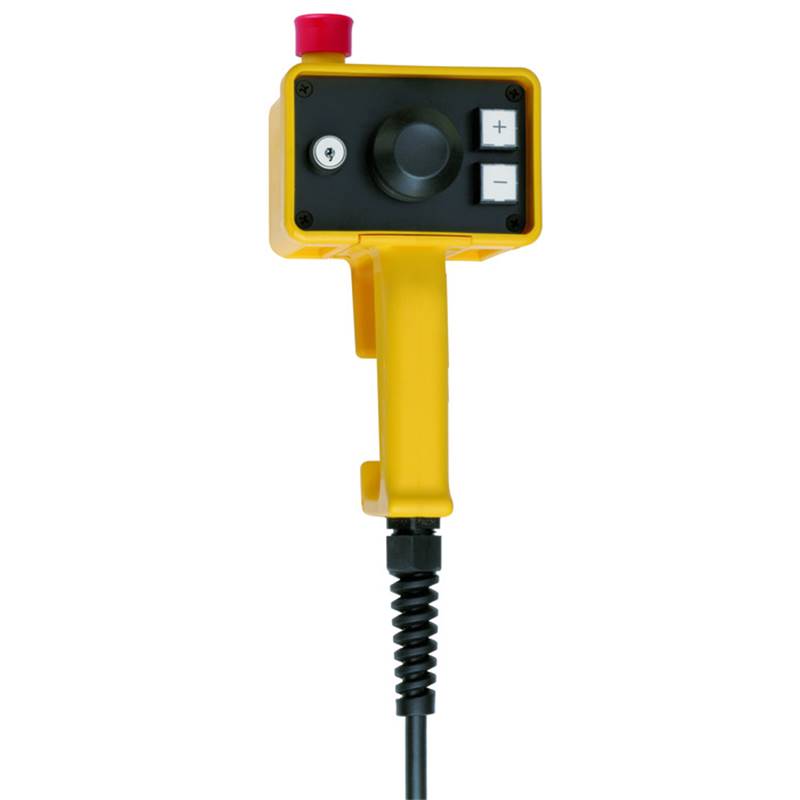

Commande d’assentiment, ZSB, 3 positions, 2 boutons lumineux (+ et -), 1 commutateur à clé (1F), 1 dispositif d'arrêt d'urgence, connecteur (17 broches) avec câble 5m

Poignée de commande et d'assentiment; Schéma de commutation: Commande d’assentiment à 3 positions; Eléments de commande et d'affichage: 2 boutons lumineux (+ et -), 1 commutateur à clé (1F), 1 dispositif d'arrêt d'urgence; Nombre de contacts à fermeture: 2; Nombre de contacts à ouverture positive: 2 ; Principe de commutation: Élément de contact à action dépendante ; Raccordement: Connecteur (17 broches) avec câble droit 5 m, 8x0,5 mm² + 8x0,14 mm²; Matériau: Plastique jaune ; Indice de protection: IP65; Température ambiante: -5 ... +50 °C; Série: ZSB

Ajouter au Panier

Documentation technique

Poignée de commande et d'assentiment
• Schéma de commutation: Commande d’assentiment à 3 positions
• Eléments de commande et d'affichage: 2 boutons lumineux (+ et -), 1 commutateur à clé (1F), 1 dispositif d'arrêt d'urgence
• Nombre de contacts à fermeture: 2
• Nombre de contacts à ouverture positive: 2
• Principe de commutation: Élément de contact à action dépendante

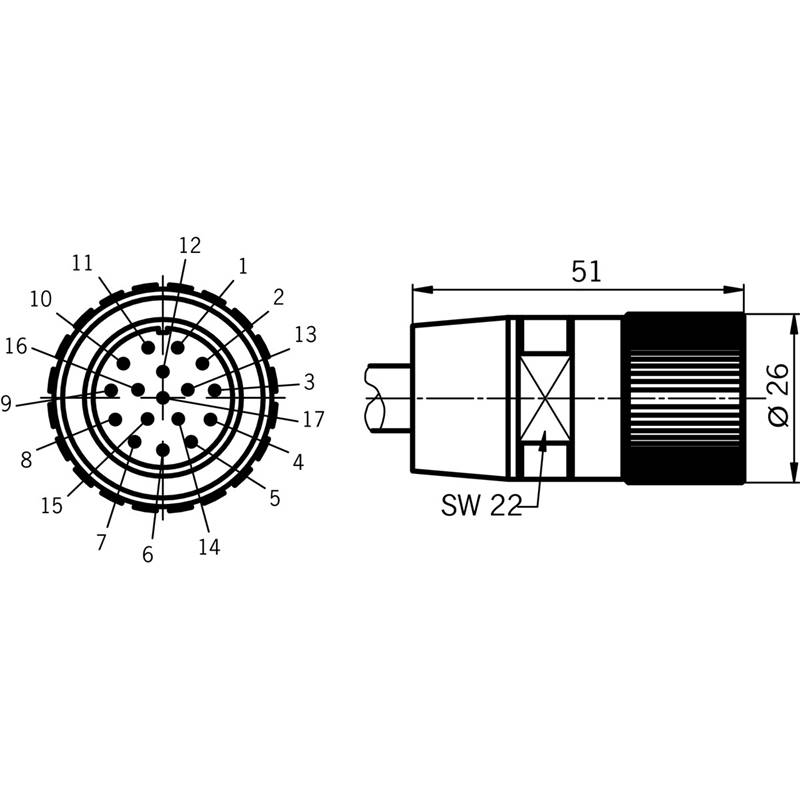

• Raccordement: Connecteur (17 broches) avec câble droit 5 m, 8x0,5 mm² + 8x0,14 mm²
• Matériau: Plastique jaune
• Indice de protection: IP65
• Température ambiante: -5 ... +50 °C
• Série: ZSB
______________________________________

Avantages :
• Fonction à 3 positions
• Boîtier G3
• Câble de raccordement droit, 5 m
• Connecteur
• Deux boutons lumineux
• Commutateur à clé
• Dispositif d’arrêt d’urgence

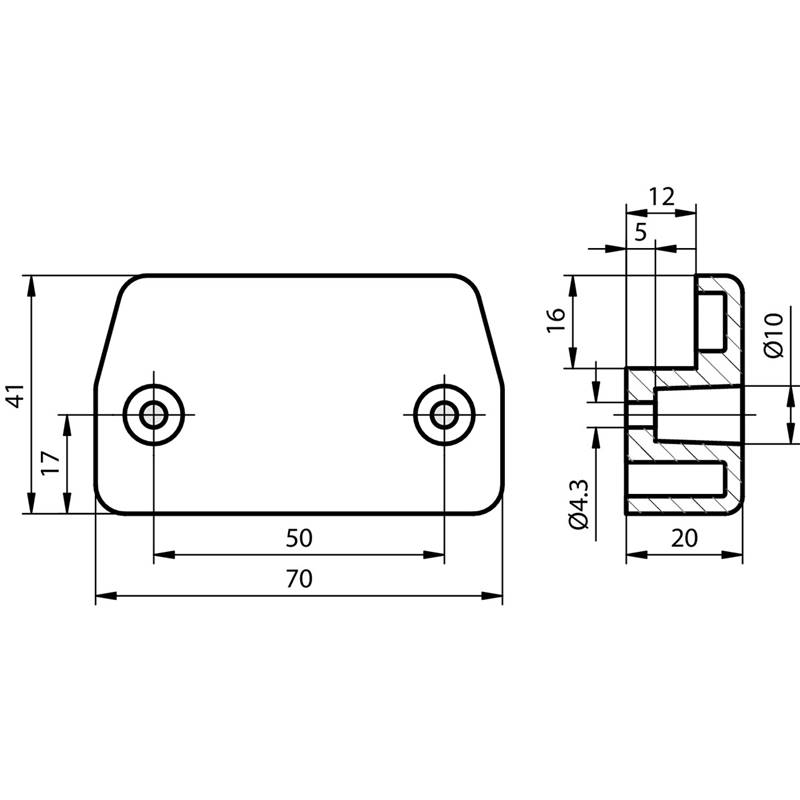

• Support compris

Boutons lumineux + et - :
Ces boutons peuvent être attribués séparément. Par exemple, pour déplacer les axes dans la direction positive ou négative.

Commutateur à clé :
Pour une utilisation séparée, comme sélecteur du mode de fonctionnement par exemple.

Dispositif d’arrêt d’urgence :
Commande d’assentiment avec dispositif d’arrêt d’urgence à double canal au niveau du boîtier de l’interrupteur, pour différents concepts de câblage. Interrupteur d’arrêt d’urgence rouge.

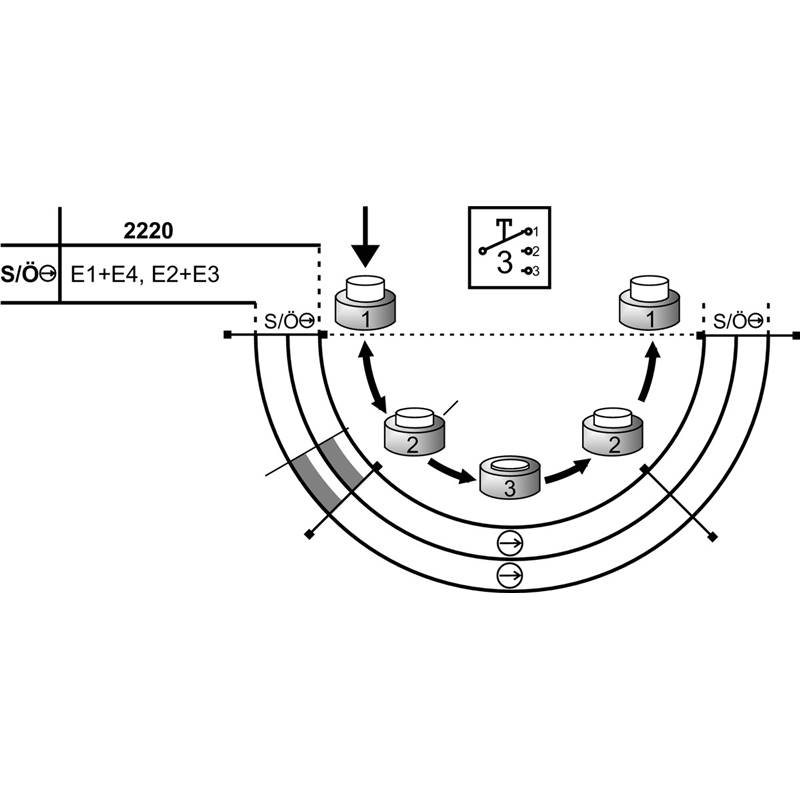

Fonction à 3 positions :
La fonction d’assentiment n’est active qu’à la deuxième position (position centrale, point de déclenchement). Lorsque le bouton est relâché ou complètement enfoncé (fonction de crispation), l’assentiment est annulé (dépend du câblage, voir le fonctionnement).

Câble :
Les câbles de raccordement de haute qualité (blindage individuel des contacts de sécurité) sont disponibles en version droite (non spiralée).
