ZSM2101-099715

Name: ZSM2101-099715
Brand: EUCHNER
SKU: A0452848
Availability: PreOrder

EUCHNER

Code fabriquant : 099715

Code AUDIN : A0452848

Disponible sous 70 jours

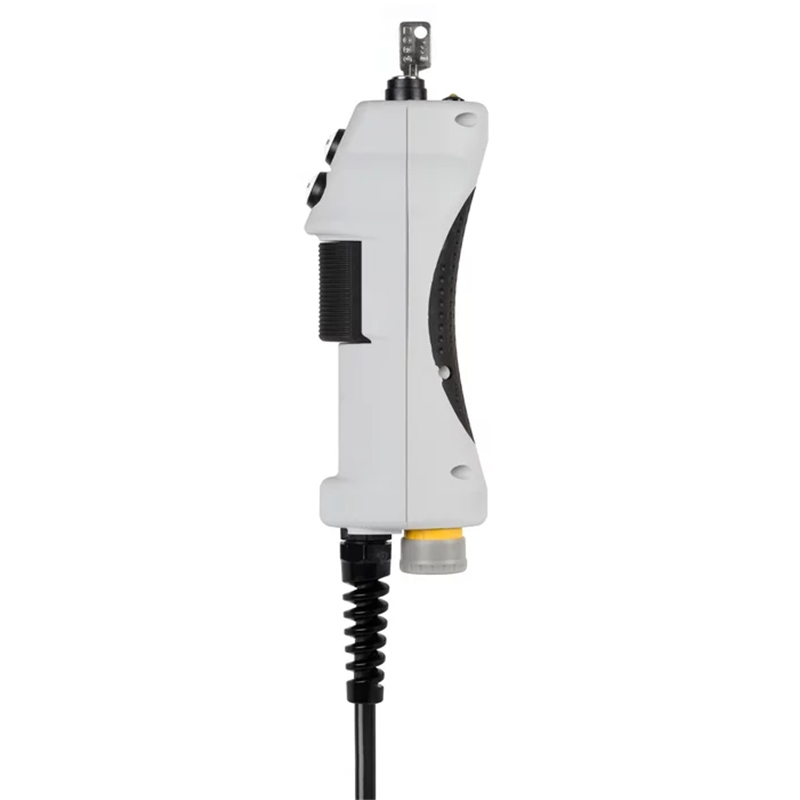

Poignée de commande et d'assentiment, ZSM, LED, boutons + et -, moteur vibrant, dispositif d'arrêt, commutateur à clé, câble de raccordement droit, 5 m

Poignée de commande et d'assentiment; Schéma de commutation: Commande d’assentiment à 3 positions ; Eléments de commande et d'affichage: LED, boutons + et -, moteur vibrant, dispositif d'arrêt, commutateur à clé; Nombre d’inverseurs: 3; Principe de commutation: Élément de contact à action brusque; Raccordement: Câble droit (23x0,14 mm²), 5 m; Matériau: PA, CR, TPE; Indice de protection: IP54; Température ambiante: -5 ... +60 °C ; Série: ZSM

Ajouter au Panier

Documentation technique

Poignée de commande et d'assentiment

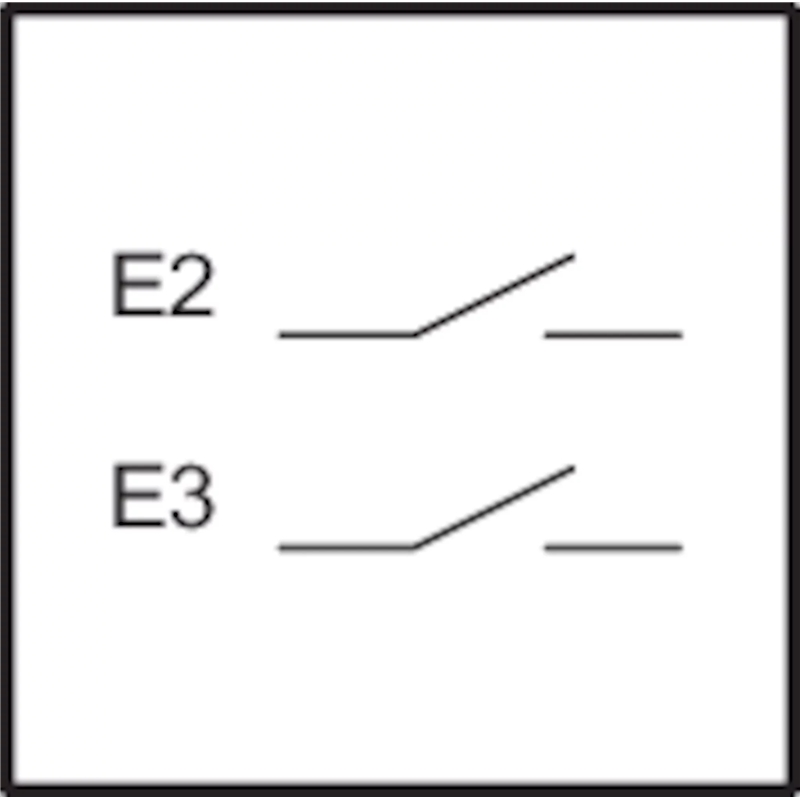

• Schéma de commutation: Commande d’assentiment à 3 positions
• Eléments de commande et d'affichage: LED, boutons + et -, moteur vibrant, dispositif d'arrêt d’urgence, commutateur à clé
• Nombre d’inverseurs: 3
• Principe de commutation: Élément de contact à action brusque
• Raccordement: Câble droit (23x0,14 mm²), 5 m
• Matériau: PA, CR, TPE
• Indice de protection: IP54
• Température ambiante: -5 ... +60 °C
• Série: ZSM
______________________________________

Avantages :
• Fonction à 3 positions
• Dispositif d’arrêt
• Signal vibrant
• Indication par LED
• Boutons + et –
• Commutateur à clé
• Câble de raccordement droit, 5 m

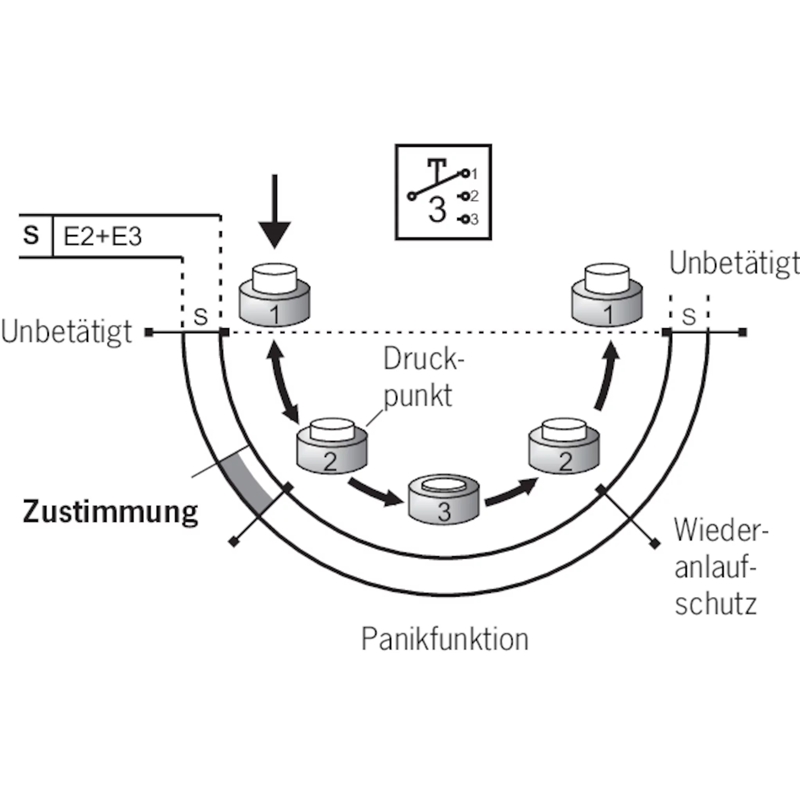

Fonction à 3 positions :
La fonction d’assentiment n’est active qu’à la deuxième position (position centrale, point de déclenchement). Lorsque le bouton est relâché ou complètement enfoncé (fonction de crispation), l’assentiment est annulé (dépend du câblage, voir le fonctionnement).

Dispositif d’arrêt :
Arrêt machine (gris / jaune, avec réarmement par traction et par rotation) sur le corps de la commande, compatible avec différents concepts de câblage.
Position inférieure protégée grâce à un manchon de protection anti-pliage en cas de chute.

Signal vibrant :
Le signal vibrant sert à la rétroaction tactile de la position d’assentiment.

Indication par LED :
L’indication par LED sert à envoyer un signal de rétroaction optique direct au niveau de la commande d’assentiment.

Boutons + et – :
Ces boutons peuvent être attribués séparément. Par exemple, pour déplacer les axes dans la direction positive ou négative.

Commutateur à clé :
Pour une utilisation séparée, comme sélecteur du mode de fonctionnement par exemple.

Câble :
Les câbles de raccordement de haute qualité sont disponibles en version droite.
