ZSM2301-105075

Name: ZSM2301-105075
Brand: EUCHNER
SKU: A0275950
Availability: PreOrder

EUCHNER

Code fabriquant : 105075

Code AUDIN : A0275950

Disponible sous 15 jours

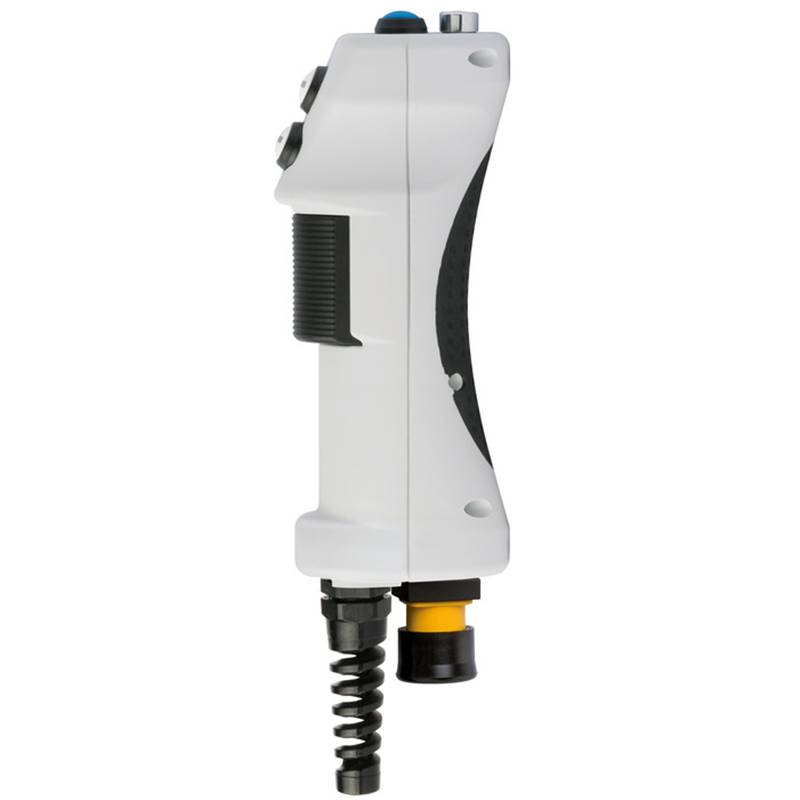

Poignée de commande et d'assentiment, ZSM, LED, boutons + et -, moteur vibrant, dispositif d’arrêt, bouton Reset, connecteur HAN Q17

Poignée de commande et d'assentiment; Schéma de commutation: Commande d’assentiment à 3 positions; Eléments de commande et d'affichage: LED, boutons + et -, moteur vibrant, dispositif d’arrêt, bouton Reset; Nombre d’inverseurs: 3; Principe de commutation: Élément de contact à action brusque; Raccordement: Câble spiralé (18x0,25 mm²), 3.8 m avec connecteur 17 broches + PE ; Matériau: PA, CR, TP; Indice de protection: IP54; Température ambiante: -5 ... +60 °C; Série: ZSM

Ajouter au Panier

Documentation technique

Poignée de commande et d'assentiment
• Schéma de commutation: Commande d’assentiment à 3 positions
• Eléments de commande et d'affichage: LED, boutons + et -, moteur vibrant, dispositif d’arrêt, bouton Reset
• Nombre d’inverseurs: 3
• Principe de commutation: Élément de contact à action brusque

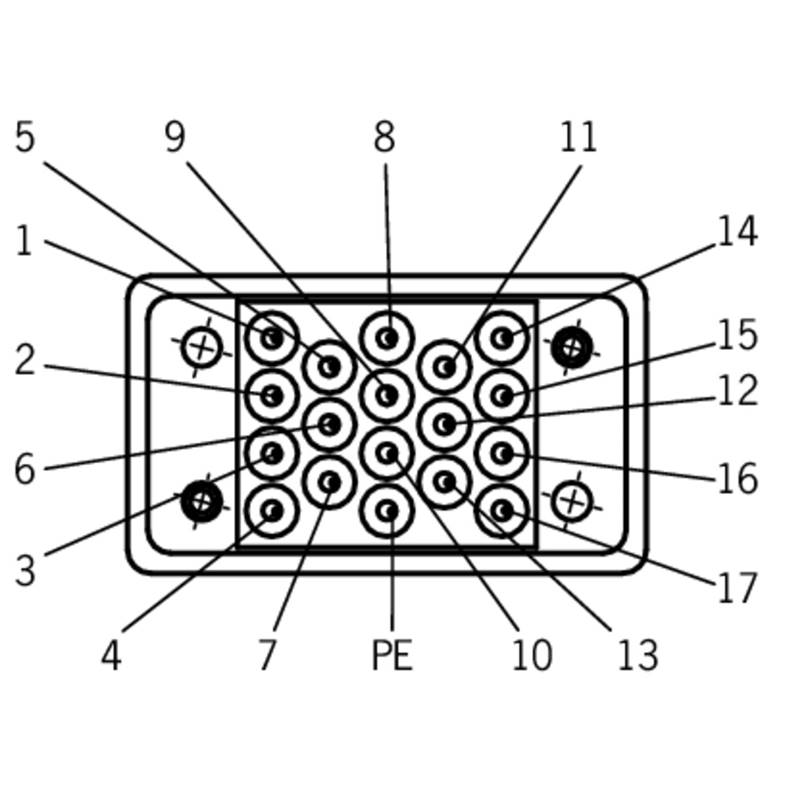

• Raccordement: Câble spiralé (18x0,25 mm²), 3.8 m avec connecteur 17 broches + PE
• Matériau: PA, CR, TP
• Indice de protection: IP54
• Température ambiante: -5 ... +60 °C
• Série: ZSM
______________________________________

Avantages :
• Fonction à 3 positions
• Dispositif d’arrêt
• Signal vibrant en option
• Indication par LED
• Bouton Reset
• Boutons + et –
• Câble de raccordement spiralé, 3,8 m
• Connecteur

Fonction à 3 positions :
La fonction d’assentiment n’est active qu’à la deuxième position (position centrale, point de déclenchement). Lorsque le bouton est relâché ou complètement enfoncé (fonction de crispation), l’assentiment est annulé (dépend du câblage, voir le fonctionnement).

Dispositif d’arrêt :
Arrêt machine (gris / jaune, avec réarmement par traction et par rotation) sur le corps de la commande, compatible avec différents concepts de câblage.
Position inférieure protégée grâce à un manchon de protection anti-pliage en cas de chute.

Signal vibrant :
Le signal vibrant sert à la rétroaction tactile de la position d’assentiment.

Indication par LED :
L’indication par LED sert à envoyer un signal de rétroaction optique direct au niveau de la commande d’assentiment.

Bouton Reset © :
Bouton réalisant la fonction de réinitialisation directement depuis la commande d’assentiment.

Boutons + et – :
Ces boutons peuvent être attribués séparément. Par exemple, pour déplacer les axes dans la direction positive ou négative.
